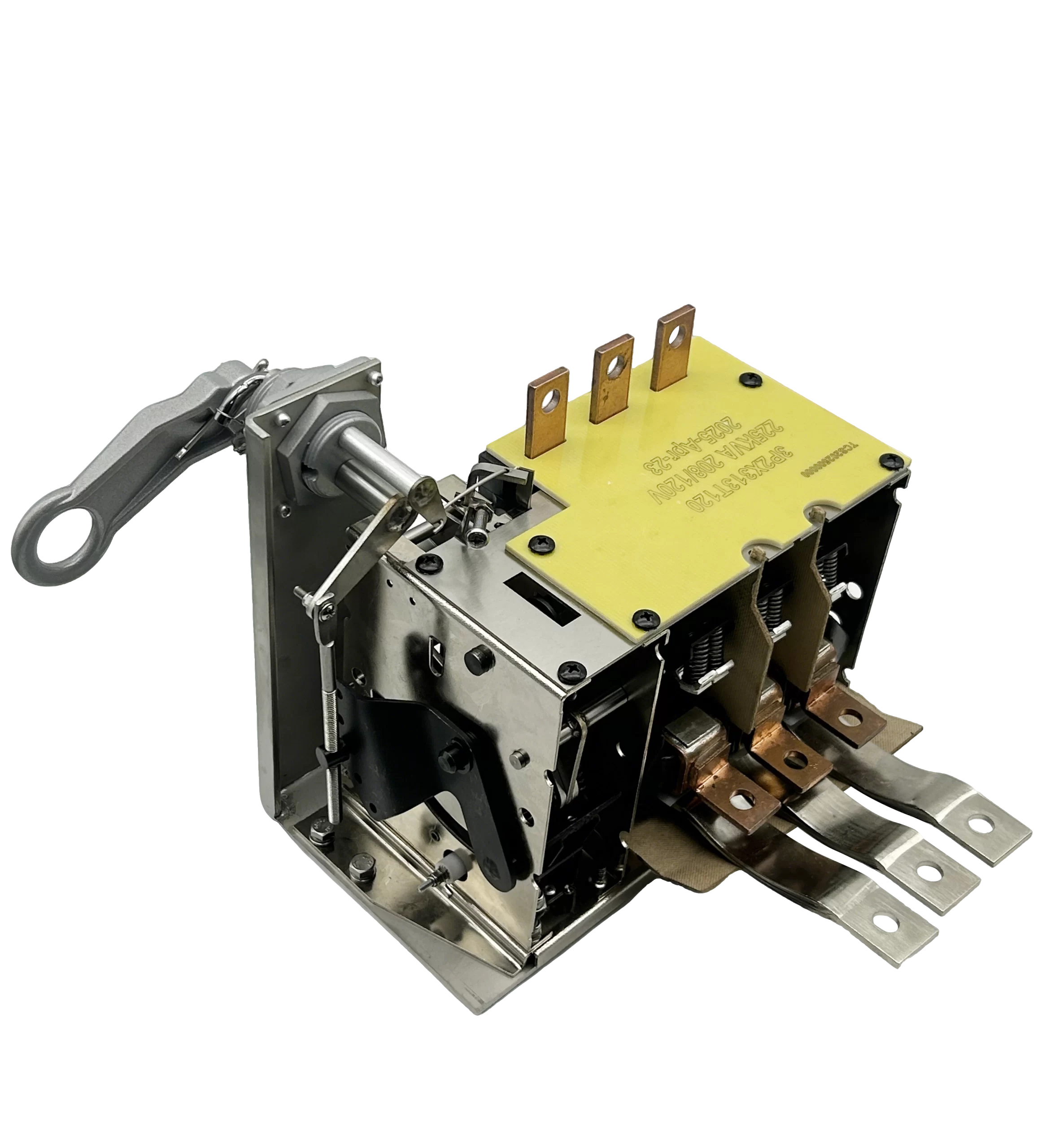

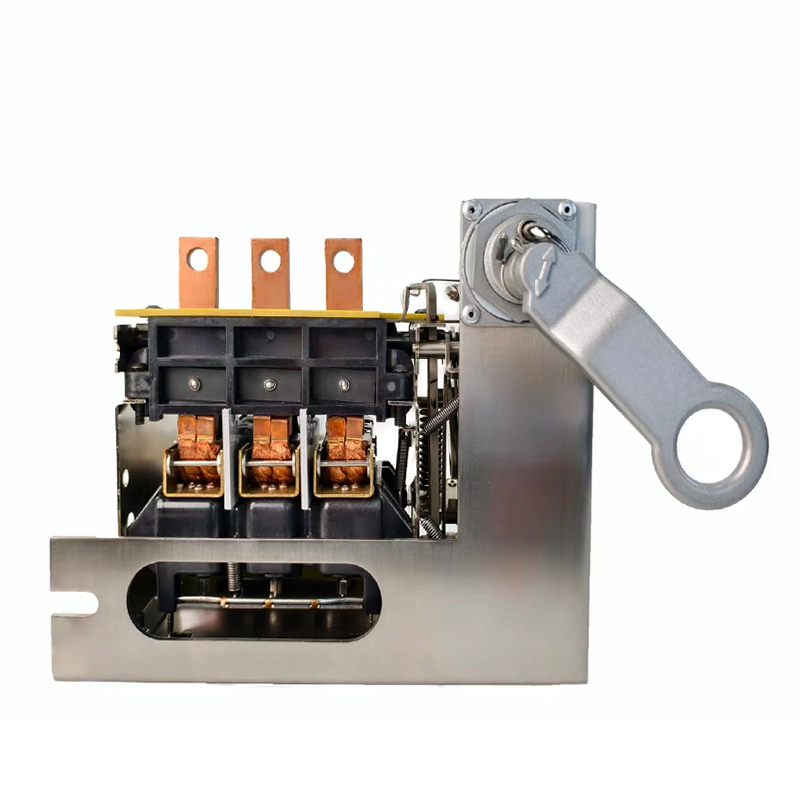

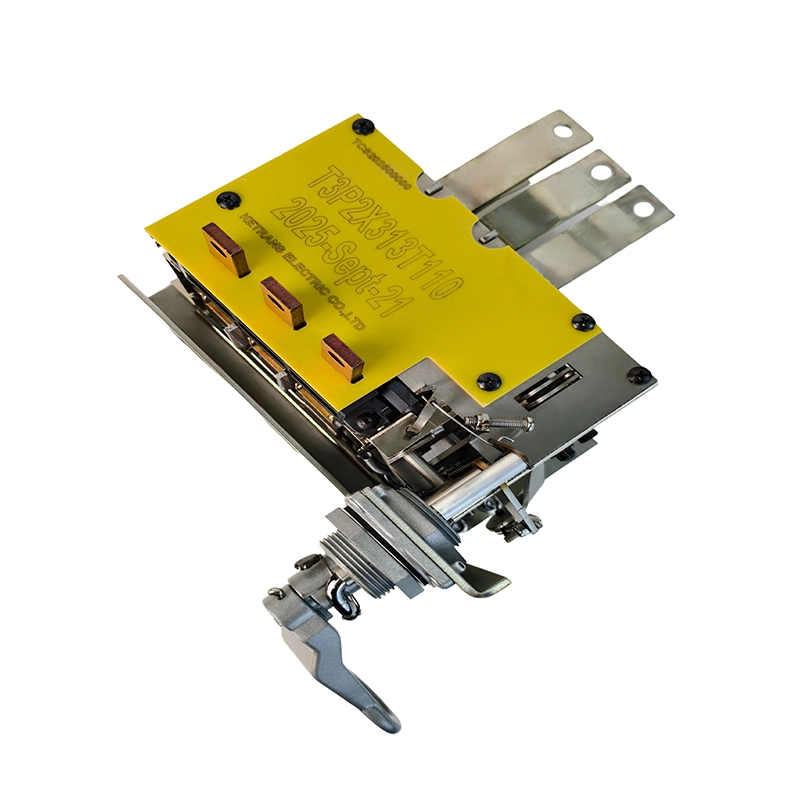

2X313A तीन चरण 3F सर्किट ब्रेकर-फ्ल्याट [35mm]
- नमूना: T3P2X313T110
- ११० डिग्री सेल्सियस
- १२०°C
- १३० डिग्री सेल्सियस
- वक्र संस्करण उपलब्ध छ
35 मिमी माउन्ट प्वाल तीन चरण सर्किट ब्रेकरहरू, तीन चरण 225-300KVA पोल माउन्टिंग उच्च प्रदर्शन ट्रान्सफर्मरहरूको लागि प्रयोग गरिन्छ। सीएसपी तेल डुबेको कम भोल्टेज सर्किट ब्रेकर ट्रान्सफर्मरको माध्यमिक घुमाउमा स्थापित गरिएको छ, इन्सुलेशन र आर्क विलुप्त हुन तेल प्रयोग गर्दछ दोषबाट विद्युत प्रणालीलाई बचाउन।
न्यून हानि, उच्च अवरोधक क्षमता
Resetting Mechanlsm&Emergency Control, Easy for Malntalnance
प्रमाणीकरण पूरा गर्नुहोस्
विशिष्टताहरू
| नमूना[सम्पादन गर्ने] | T3P2X313T110 |
| हालको मूल्याङ्कन गरियो | 626 ए |
| ट्रान्सफर्मरका लागि | 225 केभीए |
| मूल्याङ्कन गरिएको भोल्टेज | 208V/120V |
| यात्रा अस्थायी। | 110 डिग्री सेल्सियस, 120 डिग्री सेल्सियस, 130 डिग्री सेल्सियस |
| चरण | 3F |
| माउन्ट प्वाल व्यास | ३५ मिलिमिटर |
| माउन्ट सतह | बाङ्गो /समतल |
-
मानकहरू
❖ सन्दर्भको लागि मापदण्डहरू:
- एएनएसआई सी 57.109-2018 (एलईईई कक्षा c57.109-1993 को संशोधन) फल्ट-वर्तमान अवधि मार्फत तरल-डुबेको ट्रान्सफर्मरको लागि एलईईई गाइड
- एलईईई मानक C37.91 -2008, पावर ट्रान्सफर्मरहरूको सुरक्षाको लागि lEEE गाइड।
- आईईईई मानक C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- आईईईई सी 37.13-2015 / आईईईई सी 37.50-2018
- IEC60947-2:2016 AMD1:2019 भाग २: सर्किट-ब्रेकरहरू।
- PLN D30.002-2008 (इन्डोनेशिया)CSP ट्रान्सफर्मरहरूको लागि विशिष्टता
❶ विशिष्टता र डेटा पाना
यो तीन चरण सर्किट ब्रेकरहरू हो, जुन तीन चरण ट्रान्सफर्मरहरूको लागि प्रयोग गरिन्छ। सर्किट ब्रेकर ट्रान्सफर्मर को माध्यमिक घुमावदार मा स्थापित छन्, लोड सुरक्षा र छोटो सर्किट सुरक्षा को लागि प्रयोग गरिन्छ।
नमूना[सम्पादन गर्ने] हालको मूल्याङ्कन (केभीए) भोल्टेज (V) सिङ्कल प्रकाश आपतकालीन स्विच (ओभरलोड) चुम्बकीय सुरक्षा प्रतिरोध (Ω) 25 डिग्री सेल्सियस 2 ध्रुवहरूमा ८५°C २ पोलमा हानि (W) T3P2X313TXXX 626 225 208/120 हो हो हो UΩ 155 T3P2X420TXXX 840 300 208/120 हो हो हो UΩ 270 नोट:
- 3P42Txx, “3P" means 3 poles,2X313 means,"TXXX" means trip temperature, for example “T120" means the trip temperature is 120℃ , Temperature can be set from 90 to 130 degree, with +/-10% tolerance,
- र प्रतिरोध र हानिको लागि 10% सहिष्णुता छ, आपतकालीन सहिष्णुता: /-10%।
❷ सबै सीएसपी तेल प्रकार सर्किट ब्रेकरको लागि विद्युत विशिष्टता
अधिकतम भोल्टेज पावर फ्रिक्वेन्सी परीक्षण
(एक मिनेट) 50/60 हर्ट्जचम्किलो आवेग परीक्षण इन्सुलेशन प्रतिरोध (5000V) सामान्य अवरोध क्षमता 600V ≥10 केभी[सम्पादन गर्ने] 30 केभी ≥5000MΩ 11KA~20KA ❸ क्षमतामा बाधा पुर् याउनु
नमूना[सम्पादन गर्ने] हालको अवरोध क्षमता (KA) T3P2X313TXXX 626 20KA T3P2X420TXXX 840 20KA ❹ ट्रिप तापमान र द्वि-धातु तापमान तेलमा वृद्धि
(ट्रिप तापमान = द्वि-धातु यात्रा तापमान)
होइन. बाइमेटल आईडी हालको (I: A) द्वि-धातु एम्पियर प्रतिक्रिया तत्व (J: °C / A²) तेलमा द्वि-धातु तापमान वृद्धि (ΔT: °C) तेलको तापक्रम (गर्न: °C) द्वि-धातु तापमान (T: °C) 01 626 626 0.0000610 6.0 लाई 6.0 देखि 02 840 840 0.0000720 12.5 लाई 12.5 देखि टी: द्वि-धातु तापमान (°C)
ΔT: द्वि-धातु तापमान तेलमा वृद्धि (°C)
लाई: तेलको तापक्रम(°C)
I: (A) मा द्वि-धातु यात्रा मार्फत वर्तमान प्रवाह
J: द्वि-धातु एम्पीयर प्रतिक्रिया कारक (J: °C / A²)
ΔT=I²*J
T= ΔT देखि
नोट: जब द्वि-धातु तापमान ब्रेकरको यात्रा तापमान सेटिङमा पुग्छ, ब्रेकर यात्रा। -
उत्पादन आयाम
कुञ्जी आयाम सिंहावलोकन
निम्न रेखाचित्रहरूले आंशिक उत्पादन आयामहरू मात्र देखाउँछन्।
ईन्जिनियरिङ् रेखाचित्र वा पूर्ण निर्दिष्टीकरणहरूको पूर्ण सेटको लागि, कृपया हामीलाई सम्पर्क गर्नुहोस् [📪nancywang@ketranele.com].
-
Video & Photos
भिडियो स्थापना गर्नुहोस्
अनुप्रयोग
-
सोधिने प्रश्नहरू
Q1: के तपाईंसँग 600kVA ट्रान्सफर्मरको लागि अमेरिकी शैलीको 35 मिमी माउन्टिंग प्वाल तीन चरण CSP सर्किट ब्रेकर छ?
A1:हो, हामी सीएसपी तेल-डुबेको ब्रेकरको लागि स्रोत कारखाना हौं, तपाईंको ठूलो वितरण ट्रान्सफर्मरको लागि सुरक्षा उपकरण प्रदान गर्न सक्दछौं।
Q2: तेलमा डुबेको CSP ब्रेकर कति पटक सेवा गर्नुपर्छ?
A2:तेल नमूना र मेकानिकल निरीक्षण प्रत्येक 3 देखि 5 वर्ष प्रदर्शन गर्न सिफारिस गरियो। सामान्य अपरेटिङ अवस्थाहरूमा, यी CSP ब्रेकरहरूलाई धेरै कम मर्मत चाहिन्छ।
Q3: 600kVA ट्रांसफार्मरको लागि तीन चरण CSP सर्किट ब्रेकर कसरी स्थापना गर्ने?
A3: हामीसँग केट्रान यूट्यूब वेबसाइटमा तेल-प्रकार सीएसपी सर्किट ब्रेकरको लागि भिडियो छ: https://www.youtube.com/@oilimmersedcircuitbreakerf2698
Q4: तपाईंको MOQ के हो?
A4: यो ठूलो तेल प्रकार वितरण ट्रान्सफर्मर सर्किट ब्रेकरको लागि, 5 एकाइहरू MOQ हो।
