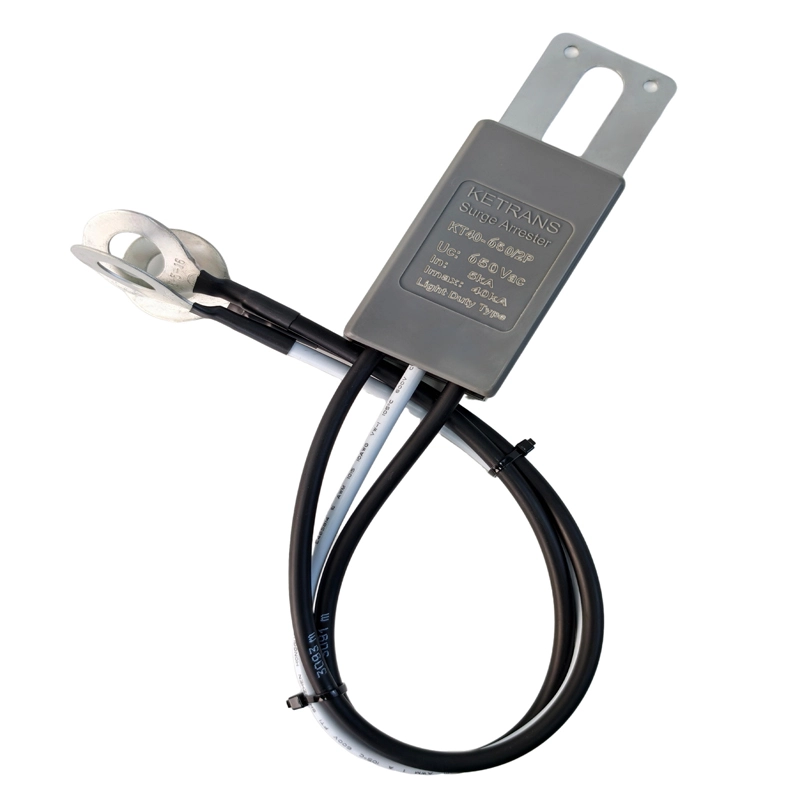

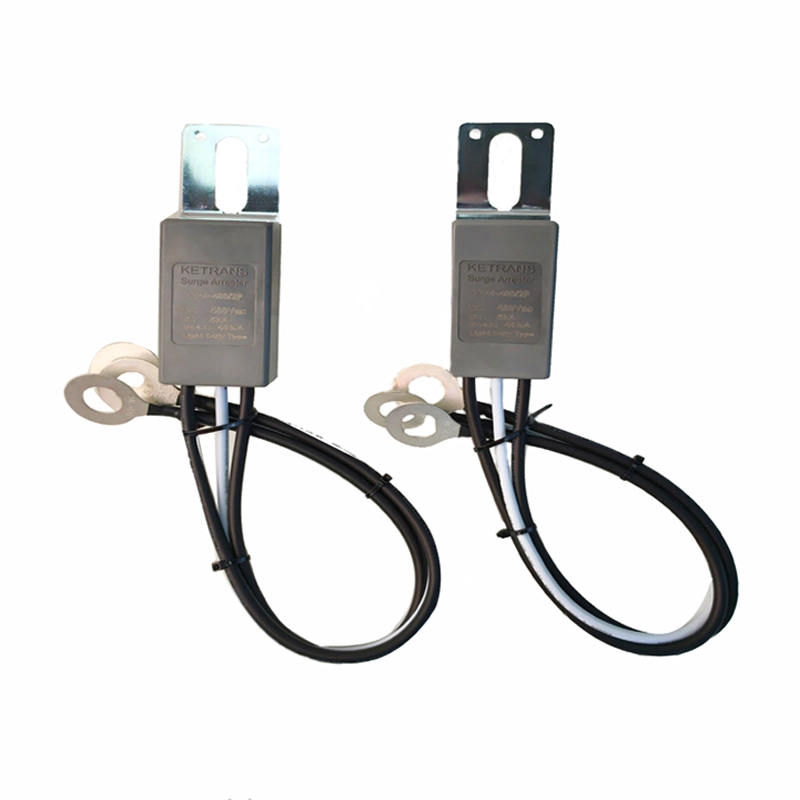

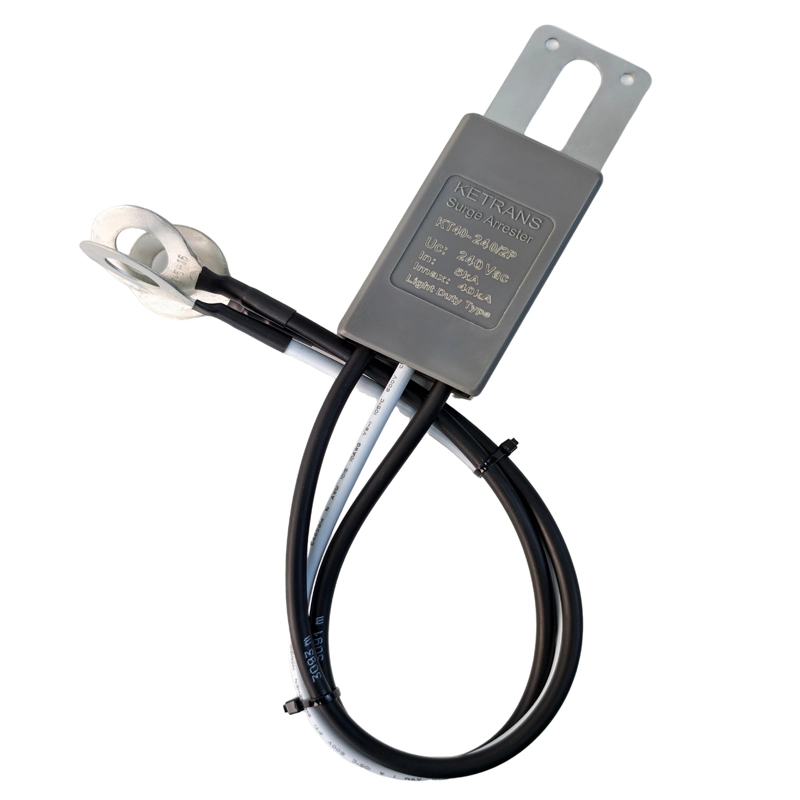

LV लाइटनिंग अरेस्टर

कार्य सिद्धान्त[सम्पादन गर्ने]

यी गिरफ्तारहरूले जिंक अक्साइड (ZnO) भेरिस्टरहरू प्रयोग गर्छन् जुन वृद्धि घटनाहरूको समयमा प्रतिरोध द्रुत रूपमा परिवर्तन गर्दछ। जब एक उछाल हुन्छ, भेरिस्टरले तुरुन्त सञ्चालन गर्दछ, अतिरिक्त करन्टलाई जमिनमा डाइभर्ट गर्दछ र भोल्टेजलाई सुरक्षित स्तरमा क्ल्याम्प गर्दछ।

स्थापना र सावधानीहरू

• प्रणाली इनलेट वा वितरण प्यानल बसबारमा स्थापना गर्नुहोस् ।
• ग्राउन्डिंग प्रतिरोध ≤ 10Ω र न्यूनतम वायरिंग लम्बाइ सुनिश्चित गर्नुहोस्।
• पूर्ण सुरक्षाको लागि सर्किट ब्रेकरहरूसँग समन्वय गर्नुहोस्।
• नियमित रूपमा विच्छेदक स्थिति निरीक्षण गर्नुहोस् र क्षतिग्रस्त एकाइहरू बदल्नुहोस्

चयन गाइड

1. चयनका लागि मुख्य प्यारामिटरहरू समावेश छन्:
2. मूल्याङ्कन गरिएको भोल्टेज (अन),
3. अधिकतम निरन्तर अपरेटिङ भोल्टेज (यूसी),
4. नाममात्रको डिस्चार्ज हाल,
5. अधिकतम डिस्चार्ज करेन्ट (आईम्याक्स),
6. सुरक्षा मोड[सम्पादन गर्ने]
7. वातावरणीय अवस्था[सम्पादन गर्ने]

प्राय: सोधिने प्रश्नहरू

Q1: एकल-चरण कम-भोल्टेज सर्ज अरेस्टर स्थापना गर्दा ग्राउन्डिंग आवश्यकताहरू के हुन्?

A1: ग्राउन्डिंग दृढ र विश्वसनीय हुनुपर्दछ, र ग्राउन्डिंग प्रतिरोध सामान्यतया 4Ω भन्दा बढी हुनु आवश्यक छैन। पर्याप्त क्रस-सेक्शनल क्षेत्रको साथ एक ग्राउन्ड तार प्रयोग गर्नुपर्दछ, सामान्यतया 6 मिमी ² भन्दा कमको तामाको कोर तार, र ग्राउन्ड तार ग्राउंडिंग प्रतिरोध र इन्डक्शन कम गर्न सकेसम्म छोटो र सीधा हुनुपर्छ।

Q2: एकल-चरण कम-भोल्टेज सर्ज अरेस्टरको चुहावट वर्तमान कसरी परीक्षण गर्ने?

A2: एक पोर्टेबल चुहावट वर्तमान विश्लेषक मापनको लागि प्रयोग गर्न सकिन्छ। सामान्य परिस्थितिमा, चुहावट वर्तमान 1mA भन्दा कम हुनुपर्छ। यदि यो 2mA भन्दा बढी छ भने, यसले संकेत गर्न सक्छ कि सर्ज अरेस्टरमा सम्भावित गल्ती छ र थप निरीक्षण वा प्रतिस्थापन आवश्यक छ।

Q3: अधिकतम निरन्तर अपरेटिंग भोल्टेज (यूसी) र मूल्याङ्कन भोल्टेज बीच के भिन्नता छ?

A3: मूल्याङ्कन गरिएको भोल्टेज अधिकतम प्रभावकारी भोल्टेज हो जुन सर्ज अरेस्टरले लामो समयसम्म सामना गर्न सक्दछ, जबकि अधिकतम निरन्तर अपरेटिंग भोल्टेज (यूसी) उच्चतम भोल्टेज हो जसमा सर्ज अरेस्टरले यो भोल्टेज पार नगरी लगातार काम गर्न सक्दछ। यूसी सामान्यतया मूल्याङ्कन गरिएको भोल्टेज भन्दा अलि बढी हुन्छ। 480V प्रणालीहरूको लागि, सर्ज अरेस्टरहरूको Uc सामान्यतया 510V वा उच्च हुन सक्छ।
