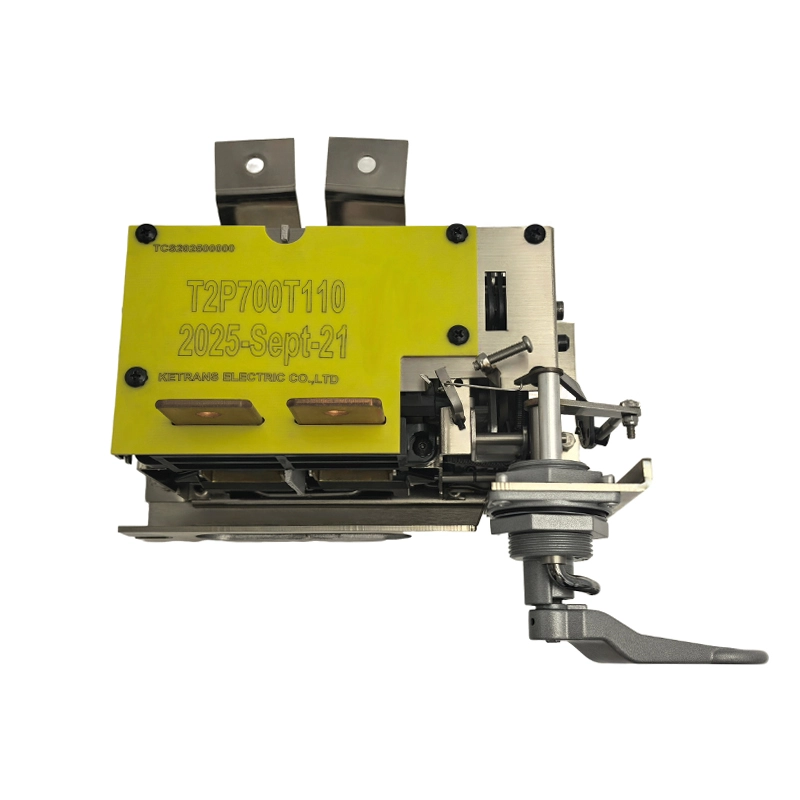

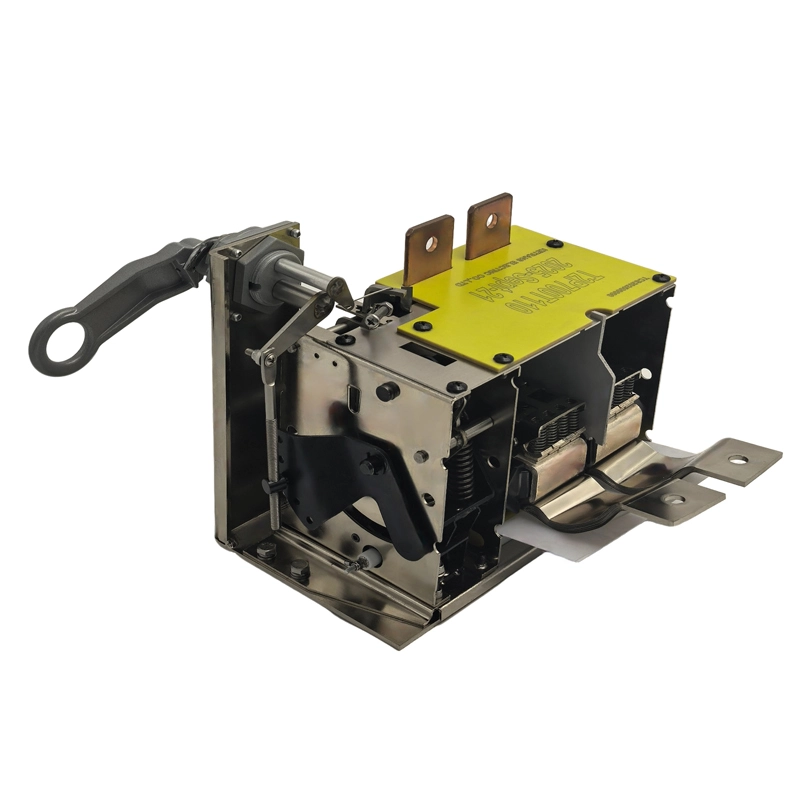

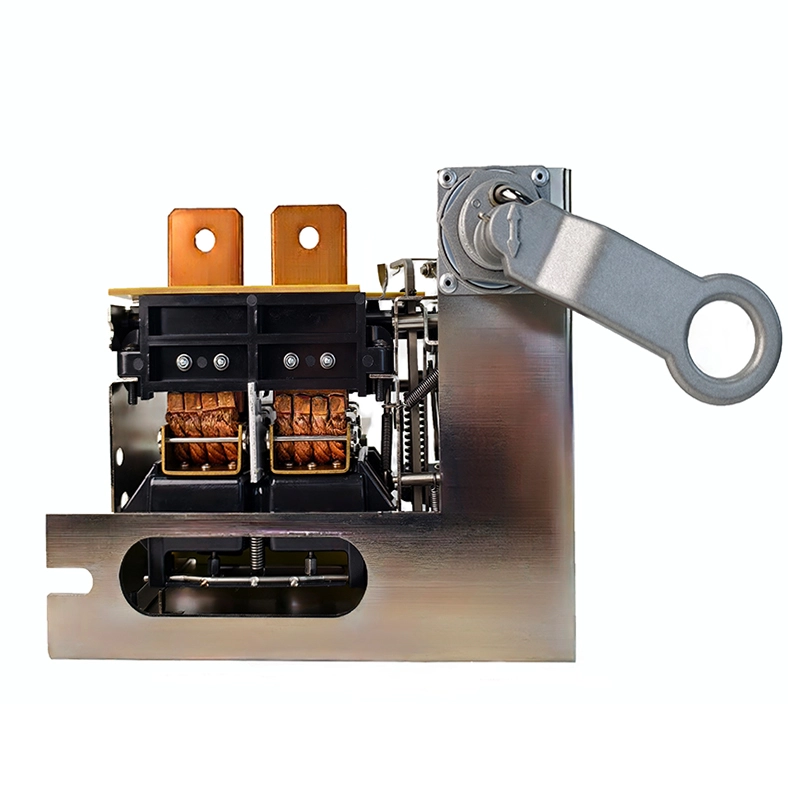

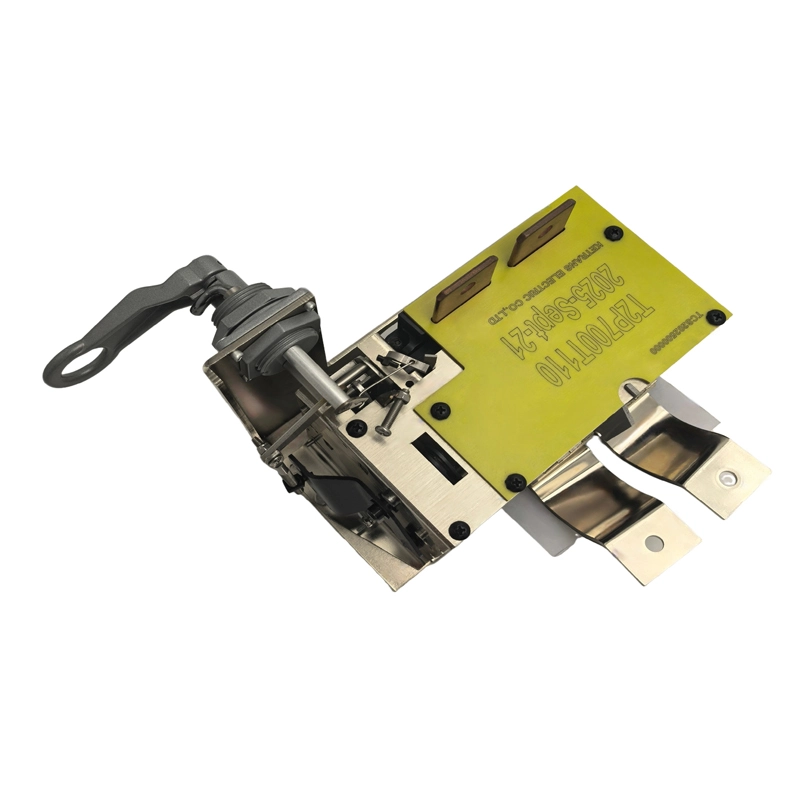

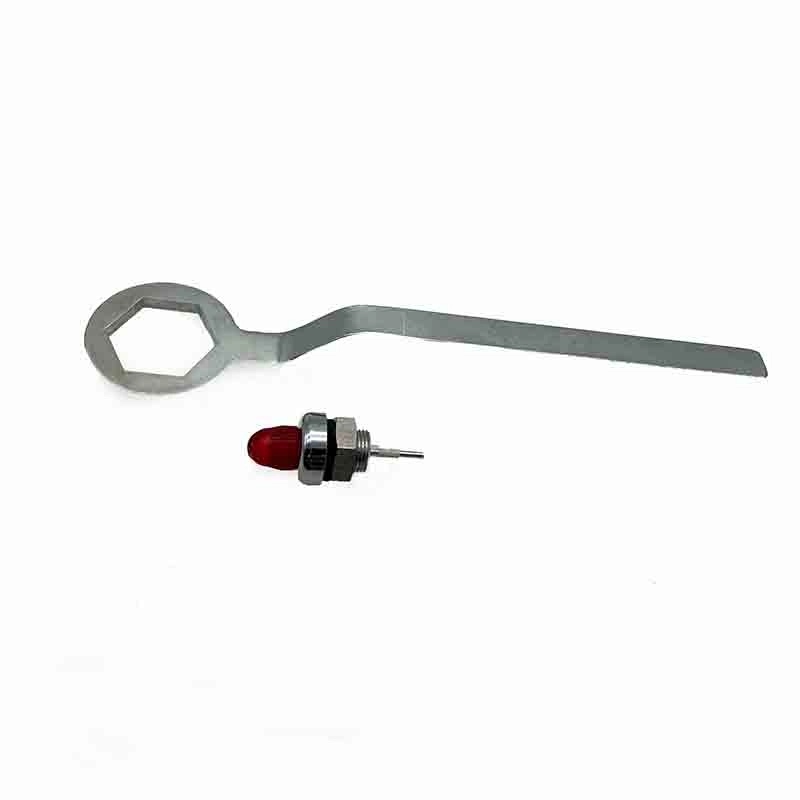

700A Single Phase 1F Circuit Breaker – Flat [35mm]
- नमूना: T2P700T110
- ११० डिग्री सेल्सियस
- १२०°C
- १३० डिग्री सेल्सियस
- वक्र संस्करण उपलब्ध छ
35 मिमी माउन्ट प्वाल कम भोल्टेज CSP एकल चरण सर्किट ब्रेकरहरू, एकल चरण 125KVA, 150KVA, 167KVA पोल र प्याड माउन्ट उच्च प्रदर्शन ट्रान्सफर्मरहरूको लागि प्रयोग गरिन्छ। सीएसपी तेल डुबेको सर्किट ब्रेकर ट्रान्सफर्मरको माध्यमिक वाइन्डिंगमा स्थापित गरिएको छ, इन्सुलेशन र आर्क विलुप्त हुन तेल प्रयोग गर्दछ दोषबाट विद्युत प्रणालीलाई बचाउन।
न्यून हानि, उच्च अवरोधक क्षमता
Resetting Mechanlsm&Emergency Control, Easy for Malntalnance
प्रमाणीकरण पूरा गर्नुहोस्
विशिष्टताहरू
| नमूना[सम्पादन गर्ने] | T2P700T110 |
| हालको मूल्याङ्कन गरियो | 700A |
| ट्रान्सफर्मरका लागि | 167 केभीए |
| मूल्याङ्कन गरिएको भोल्टेज | 240V |
| यात्रा अस्थायी। | 110 डिग्री सेल्सियस, 120 डिग्री सेल्सियस, 130 डिग्री सेल्सियस |
| चरण | 1F |
| माउन्ट प्वाल व्यास | ३५ मिलिमिटर |
| माउन्ट सतह | बाङ्गो /समतल |
-
मानकहरू
❖ सन्दर्भको लागि मापदण्डहरू:
- एएनएसआई सी 57.109-2018 (एलईईई कक्षा c57.109-1993 को संशोधन) फल्ट-वर्तमान अवधि मार्फत तरल-डुबेको ट्रान्सफर्मरको लागि एलईईई गाइड
- एलईईई मानक C37.91 -2008, पावर ट्रान्सफर्मरहरूको सुरक्षाको लागि lEEE गाइड।
- आईईईई मानक C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- आईईईई सी 37.13-2015 / आईईईई सी 37.50-2018
- IEC60947-2:2016 AMD1:2019 भाग २: सर्किट-ब्रेकरहरू।
- PLN D30.002-2008 (इन्डोनेशिया)CSP ट्रान्सफर्मरहरूको लागि विशिष्टता
❶ विशिष्टता र डेटा पाना
एकल चरण सर्किट ब्रेकरहरू छन्, एकल चरण ट्रान्सफर्मरहरूको लागि प्रयोग गरिन्छ। सर्किट ब्रेकर ट्रान्सफर्मर को माध्यमिक घुमावदार मा स्थापित छन्, लोड सुरक्षा र छोटो सर्किट सुरक्षा को लागि प्रयोग गरिन्छ।
नमूना[सम्पादन गर्ने] हालको मूल्याङ्कन (केभीए) भोल्टेज (V) सिङ्कल प्रकाश आपतकालीन स्विच (ओभरलोड) चुम्बकीय सुरक्षा प्रतिरोध (Ω) 25 डिग्री सेल्सियस 2 ध्रुवहरूमा ८५°C २ पोलमा हानि (W) T2P520TXXX 520 125 240 हो हो हो 190 63 T2P625TXXX 625 150 240 हो हो हो 190 90 T2P700TXXX 700 167 240 हो हो हो 190 114 नोट:
- T2P520TXXX, T means USA style, 2P means 2 Pole, "520" means current, "TXXX" means trip temperature, for example “T120"means the trip temperature is 120℃ . Temperature can be setted from 90 to 130 degree, with +/-10% tolerance.
- र प्रतिरोध र हानिको लागि 10% सहिष्णुता छ, आपतकालीन सहिष्णुता: /-10%।
❷ सबै सीएसपी तेल प्रकार सर्किट ब्रेकरको लागि विद्युत विशिष्टता
अधिकतम भोल्टेज पावर फ्रिक्वेन्सी परीक्षण
(एक मिनेट) 50/60 हर्ट्जचम्किलो आवेग परीक्षण इन्सुलेशन प्रतिरोध (5000V) सामान्य अवरोध क्षमता 600V ≥10 केभी[सम्पादन गर्ने] 30 केभी ≥5000MΩ 11KA~20KA ❸ क्षमतामा बाधा पुर् याउनु
नमूना[सम्पादन गर्ने] हालको अवरोध क्षमता (KA) T2P520TXXX 520 20KA T2P625TXXX 625 20KA T2P700TXXX 700 20KA ❹ ट्रिप तापमान र द्वि-धातु तापमान तेलमा वृद्धि
(ट्रिप तापमान = द्वि-धातु यात्रा तापमान)
होइन. बाइमेटल आईडी हालको (I: A) द्वि-धातु एम्पियर प्रतिक्रिया तत्व (J: °C / A²) तेलमा द्वि-धातु तापमान वृद्धि (ΔT: °C) तेलको तापक्रम (गर्न: °C) द्वि-धातु तापमान (T: °C) 01 520 520 0.0000185 5.0 लाई 5.0 लाई 02 625 625 0.0000128 5.0 लाई 5.0 लाई 03 700 700 0.0000122 6.0 लाई 6.0 देखि टी: द्वि-धातु तापमान (°C)
ΔT: द्वि-धातु तापमान तेलमा वृद्धि (°C)
लाई: तेलको तापक्रम(°C)
I: (A) मा द्वि-धातु यात्रा मार्फत वर्तमान प्रवाह
J: द्वि-धातु एम्पीयर प्रतिक्रिया कारक (J: °C / A²)
ΔT=I²*J
T= ΔT देखि
नोट: जब द्वि-धातु तापमान ब्रेकरको यात्रा तापमान सेटिङमा पुग्छ, ब्रेकर यात्रा। -
उत्पादन आयाम
कुञ्जी आयाम सिंहावलोकन
निम्न रेखाचित्रहरूले आंशिक उत्पादन आयामहरू मात्र देखाउँछन्।
ईन्जिनियरिङ् रेखाचित्र वा पूर्ण निर्दिष्टीकरणहरूको पूर्ण सेटको लागि, कृपया हामीलाई सम्पर्क गर्नुहोस् [📪nancywang@ketranele.com].
-
Video & Photos
भिडियो स्थापना गर्नुहोस्
अनुप्रयोग
-
सोधिने प्रश्नहरू
Q1: के तपाईंसँग 167VA ट्रान्सफर्मरको लागि 35 मिमी माउन्टिंग होल सिंगल फेज CSP सर्किट ब्रेकर छ?
A1:हो, हामी स्रोत कारखाना हो, सीएसपी एकल चरण पोल-माउन्ट र प्याड-माउन्ट गरिएको ट्रान्सफर्मर सर्किट ब्रेकर उत्पादन गर्न विशेष, ठूलो वितरण ट्रान्सफर्मरको लागि सुरक्षा उपकरण प्रदान गर्दछ।
Q2: CSP ब्रेकरले ट्रान्सफर्मरको सुरक्षा कसरी गर्दछ?
A2:यसले सर्किटबाट ट्रान्सफर्मरलाई विच्छेद गर्दछ जब ओभरलोड वा सर्ट-सर्किट हुन्छ।
Q3: के CSP ब्रेकरहरू विभिन्न ट्रान्सफर्मर क्षमताहरूको लागि अनुकूलित गर्न सकिन्छ?
A3:हो, विभिन्न रेटिंगको साथ एकल-चरण र तीन-चरण मोडेलहरूमा उपलब्ध छ।
Q4: तेलमा डुबेको ब्रेकरका फाइदाहरू के हुन्?
A4:यसले उच्च विश्वसनीयता, स्थिर इन्सुलेशन, र लामो सेवा जीवन प्रदान गर्दछ।
Q5: कम भोल्टेज CSP ठूलो सर्किट ब्रेकर 167KVA / 800A / 120-240V को लागि MOQ के हो?
A5: १ एकाइ स्वीकार्य छ ।
