सबमर्सिबल 420 एकल चरण 1 एफ सर्किट ब्रेकर [35 मिमी]

नमूना: M2P313T110: ११० डिग्री सेल्सियस; १२०°C; १३० डिग्री सेल्सियस

57.4 मिमी माउन्टिंग होल सबमर्सिबल एकल चरण सर्किट ब्रेकर 120 / 240 भोल्टमा 5-100 केभीए एकल चरण तेल प्रकार ट्रांसफार्मरको लागि प्रयोग गरिन्छ

थप पढ्नुहोस्

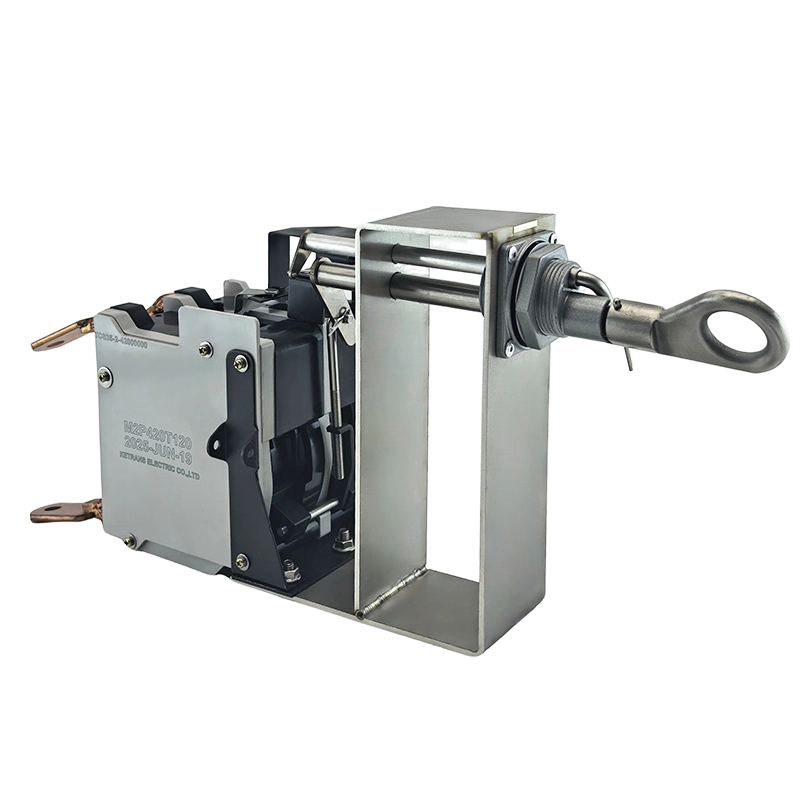

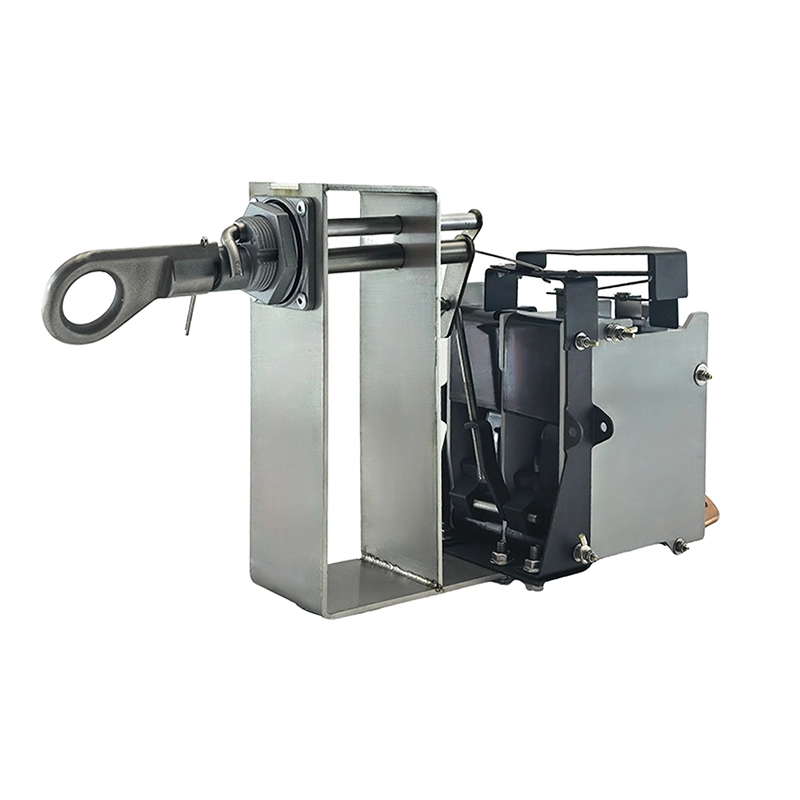

Submersible Oil-Immersed CSP single phase 420A circuit breaker side & front angle shot

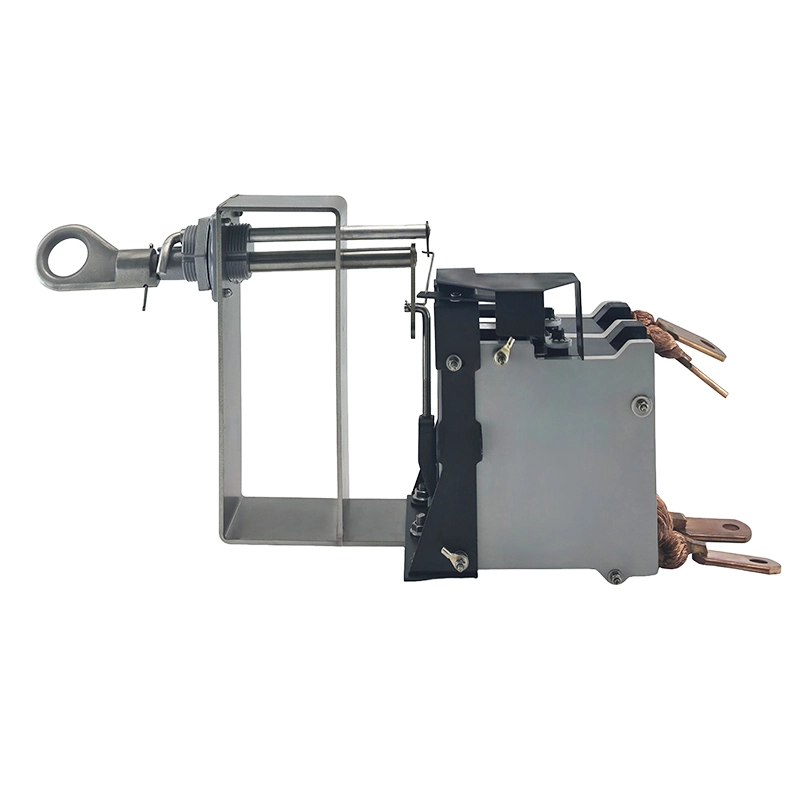

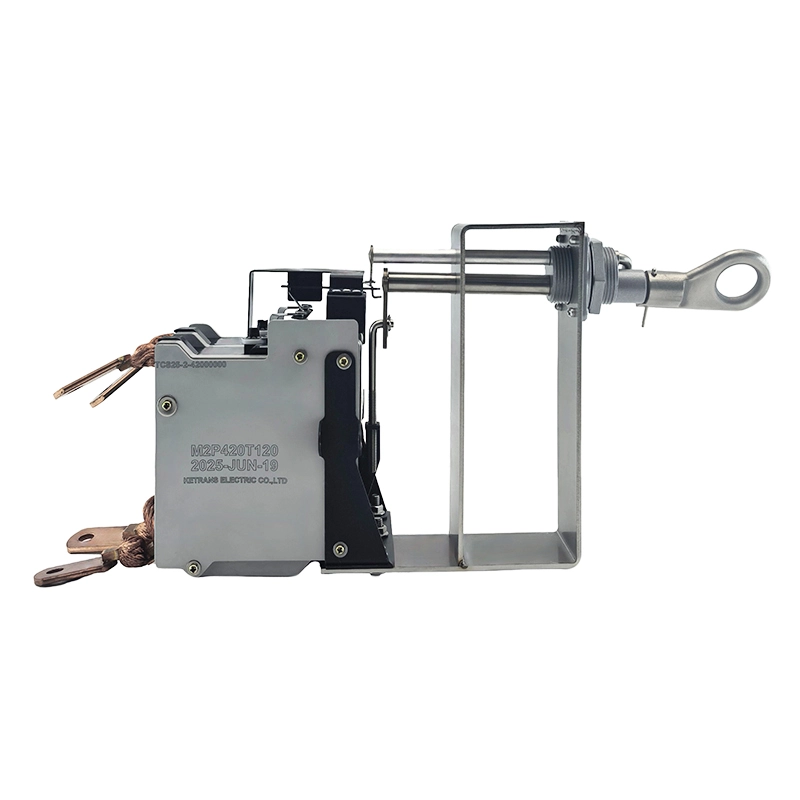

सबमर्सिबल तेल-डूबे सीएसपी एकल चरण 420 ए सर्किट ब्रेकर साइड दृश्य

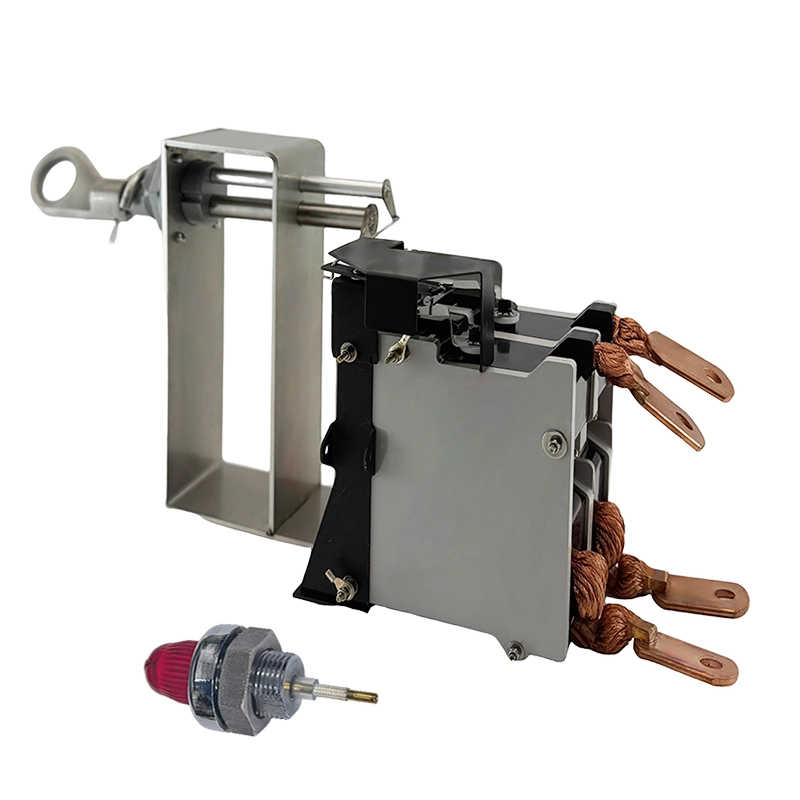

Submersible Oil-Immersed CSP single phase 420A circuit breaker with signal light side & back angle shot

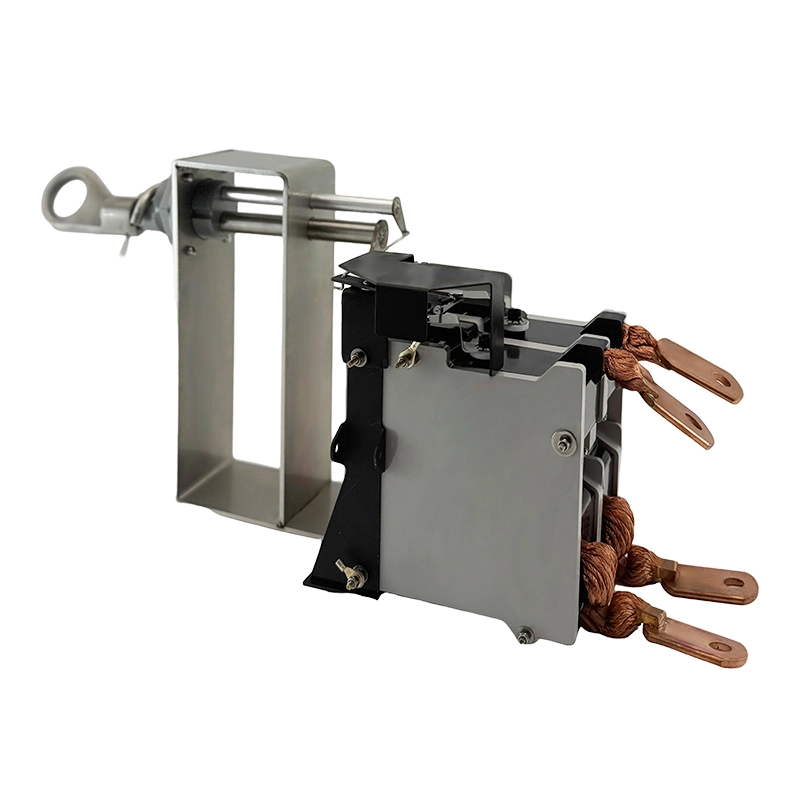

Submersible Oil-Immersed CSP single phase 420A circuit breaker side & rear angle

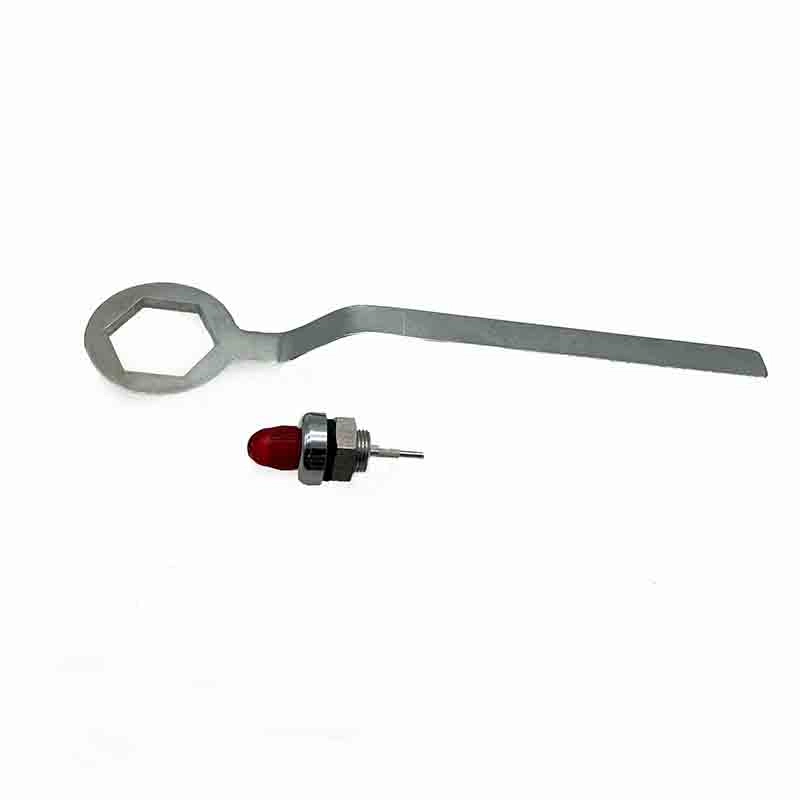

सबमर्सिबल तेल-डूबे सीएसपी सर्किट ब्रेकर कभर दृश्यको माउन्टिंग स्प्यानर र सिग्नल लाइट

उद्धरण अनुरोध गर्नुहोस्

न्यून हानि, उच्च अवरोधक क्षमता

Resetting Mechanlsm&Emergency Control, Easy for Malntalnance

प्रमाणीकरण पूरा गर्नुहोस्

विशिष्टताहरू

नमूना[सम्पादन गर्ने]	M2P420T110
हालको मूल्याङ्कन गरियो	420 ए
ट्रान्सफर्मरका लागि	100 केभीए/200 केभीए
मूल्याङ्कन गरिएको भोल्टेज	240V/480V
यात्रा अस्थायी।	110 डिग्री सेल्सियस, 120 डिग्री सेल्सियस, 130 डिग्री सेल्सियस
चरण	1F

मानकहरू उत्पादन आयाम Video & Photos सोधिने प्रश्नहरू

मानकहरू

❖ सन्दर्भको लागि मापदण्डहरू:

ANSI C 57.109-2018 (lEEE Std c57.109-1993 को संशोधन) liguid-immersed ट्रान्सफर्मरको लागि lEEE गाइड।
त्रुटि-हालको अवधि मार्फत।
एलईईई मानक C37.91 -2008, पावर ट्रान्सफर्मरहरूको सुरक्षाको लागि lEEE गाइड।
एलईईई मानक C57.91-2011 / IEEE C57.12.00-2015 / EEE C57.12.90-2015।
आईईईई सी 37.13-2015 / ईईई सी 37.50-2018।
IEC60947-2:2016 AMD1:2019 भाग २: सर्किट-ब्रेकरहरू।
PLN D30.002-2008 (इन्डोनेशिया) CSP ट्रान्सफर्मरहरूको लागि विशिष्टता।

❶ विशिष्टता र डेटा पाना

यो एकल चरण सर्किट ब्रेकरहरू हो, एकल चरण ट्रांसफार्मरहरूको लागि प्रयोग गरिन्छ। सर्किट ब्रेकर ट्रान्सफर्मरको माध्यमिक वाइंडिंगमा स्थापित गरिएको छ, लोड सुरक्षा र छोटो सर्किट सुरक्षाको लागि प्रयोग गरिन्छ।

नमूना[सम्पादन गर्ने]	हालको	मूल्याङ्कन (केभीए)	भोल्टेज (V)	सिङ्कल प्रकाश	आपतकालीन स्विच (ओभरलोड)	चुम्बकीय सुरक्षा	प्रतिरोध (Ω) 25 डिग्री सेल्सियस 2 ध्रुवहरूमा	८५°C २ पोलमा हानि (W)
M2P21TXXX	21	5	240	हो	हो	होइन	3800	2.1
M2P21TXXX	21	10	480	हो	हो	होइन	3800	2.1
M2P42TXXX	42	10	240	हो	हो	होइन	3200	7
M2P63TXXX	63	15	240	हो	हो	होइन	2100	10
M2P105TXXX	105	25	240	हो	हो	होइन	900	12
M2P105TXXX	105	50	480	हो	हो	होइन	900	12
M2P157TXXX	157	37.5	240	हो	हो	हो	800	24
M2P157TXXX	157	75	280	हो	हो	हो	800	24
M2P210TXXX	210	50	240	हो	हो	हो	750	41
M2P210TXXX	210	100	280	हो	हो	हो	750	41
M2P313TXXX	313	75	240	हो	हो	हो	500	60
M2P313TXXX	313	150	480	हो	हो	हो	500	60
M2P420TXXX	420	100	240	हो	हो	हो	450	98
M2P420TXXX	420	200	480	हो	हो	हो	450	98

नोट:

2P42TXX,"2P" means 2 poles, "42" means current, "TXXX" means trip temperature, for example "T120" means the trip temperature is 120℃ , Temperature can be setted from 90 to 130 degree, with +/-10% tolerance.
र त्यहाँ प्रतिरोध र हानिको लागि 10% सहिष्णुता हो, emerency सहिष्णुता: /- 10%।

❷ सबै सीएसपी तेल प्रकार सर्किट ब्रेकरको लागि विद्युत विशिष्टता

अधिकतम भोल्टेज	पावर फ्रिक्वेन्सी परीक्षण (एक मिनेट) 50/60 हर्ट्ज	चम्किलो आवेग परीक्षण	इन्सुलेशन प्रतिरोध (5000V)	सामान्य अवरोध क्षमता
600V	≥10 केभी[सम्पादन गर्ने]	30 केभी	≥5000MΩ	11KA~20KA

❸ क्षमतामा बाधा पुर् याउनु

नमूना[सम्पादन गर्ने]	हालको	अवरोध क्षमता (KA)
M2P42TXXX	42	4
M2P42TXXX	42	4
M2P63TXXX	63	4
M2P105TXXX	110	7
M2P157TXXX	157	11
M2P157TXXX	157	11
M2P210TXXX	210	11
M2P210TXXX	210	11
M2P313TXXX	313	20
M2P420TXXX	420	20

❹ ट्रिप तापमान र द्वि-धातु तापमान तेलमा वृद्धि

(ट्रिप तापमान = द्वि-धातु यात्रा तापमान)

होइन.	बाइमेटल आईडी	हालको (I: A)	द्वि-धातु एम्पियर प्रतिक्रिया तत्व (J: °C / A²)	तेलमा द्वि-धातु तापमान वृद्धि (ΔT: °C)	तेलको तापक्रम (गर्न: °C)	द्वि-धातु तापमान (T: °C)
01	21	21	0.0125000	5.5	लाई	५.५ देखि
02	42	42	0.0040000	7.1	लाई	७.१ देखि
03	63	63	0.0019904	7.9	लाई	७.९ देखि
04	105	105	0.0008114	9.5	लाई	9.5 देखि
05	157	157	0.0002000	4.9	लाई	4.9 देखि
06	210	210	0.0001120	4.9	लाई	4.9 देखि
07	313	313	0.0000610	6.0	लाई	6.0 देखि
08	420	420	0.0000720	12.5	लाई	12.5 देखि
09	433	433	0.0000720	13.5	लाई	13.5 देखि

टी: द्वि-धातु तापमान (°C)
ΔT: द्वि-धातु तापमान तेलमा वृद्धि (°C)
लाई: तेलको तापक्रम(°C)
I: (A) मा द्वि-धातु यात्रा मार्फत वर्तमान प्रवाह
J: द्वि-धातु एम्पीयर प्रतिक्रिया कारक (J: °C / A²)
ΔT=I2*J
T= ΔT देखि
नोट: जब द्वि-धातु तापमान ब्रेकरको यात्रा तापमान सेटिङमा पुग्छ, ब्रेकर यात्रा।

उत्पादन आयाम

कुञ्जी आयाम सिंहावलोकन

निम्न रेखाचित्रहरूले आंशिक उत्पादन आयामहरू मात्र देखाउँछन्।
ईन्जिनियरिङ् रेखाचित्र वा पूर्ण निर्दिष्टीकरणहरूको पूर्ण सेटको लागि, कृपया हामीलाई सम्पर्क गर्नुहोस् [📪nancywang@ketranele.com].
Video & Photos

भिडियो स्थापना गर्नुहोस्

अनुप्रयोग
सोधिने प्रश्नहरू

Q1: भूमिगत तेलमा डुबेको CSP सर्किट ब्रेकर भनेको के हो?

A1: यो एक कम भोल्टेज सुरक्षा उपकरण हो जुन भूमिगत वा सम्बरसिबल ट्रान्सफर्मरहरू भित्र स्थापना गरिएको छ, जुन ट्रान्सफर्मरको माध्यमिक सर्किटलाई नियन्त्रण र सुरक्षा गर्न प्रयोग गरिन्छ।

Q2: यसको मुख्य कार्यहरू के हुन्?

A2:यसले ट्रान्सफर्मर र जडान गरिएका उपकरणहरूको सुरक्षा गर्न ओभरलोड वा छोटो सर्किटको मामलामा स्वचालित रूपमा कम-भोल्टेज सर्किट विच्छेद गर्दछ।

Q3: भूमिगत CSP ब्रेकरका फाइदाहरू के हुन्?

A3:तेल-डुबेको डिजाइनले उत्कृष्ट इन्सुलेशन, उच्च विश्वसनीयता, र रखरखाव-मुक्त अपरेशन प्रदान गर्दछ जुन सील वा भूमिगत वातावरणको लागि उपयुक्त छ।

Q4: के यो विभिन्न ट्रान्सफर्मर प्रकारहरूको लागि अनुकूलित गर्न सकिन्छ?

A4: हो, अनुकूलित मोडेलहरू विभिन्न क्षमताहरूको साथ एकल-चरण वा तीन-चरण भूमिगत ट्रान्सफर्मरहरूको लागि उपलब्ध छन्।
