480V एकल चरण LV बन्दी
- Model: KT40-480/2P
KT40-480/2P सर्ज प्रोटेक्टिव डिभाइस (SPD) 480V AC स्प्लिट फेज सिस्टमको लागि डिजाइन गरिएको हो। यसले बिजुली स्ट्राइक वा स्विचिंग अपरेसनको कारण क्षणिक ओभरभोल्टेजको बिरूद्ध विश्वसनीय सुरक्षा प्रदान गर्दछ, प्रभावकारी रूपमा सुरक्षित स्तरमा वृद्धि भोल्टेज सीमित गर्दछ। व्यापक रूपमा औद्योगिक, वाणिज्यिक, र वितरित बिजुली प्रणालीहरूमा प्रयोग गरिन्छ।
न्यून हानि, उच्च अवरोधक क्षमता
Resetting Mechanlsm&Emergency Control, Easy for Malntalnance
प्रमाणीकरण पूरा गर्नुहोस्
विशिष्टताहरू
| मोडेल नं. | केटी 40-480 / 2 पी |
| पावर सिस्टम Un | 240/480V(split phase) |
| अधिकतम निरन्तर अपरेटिङ भोल्टेज (एसी) MOCV | 550 भ्याक |
| नाममात्रको डिस्चार्ज वर्तमान(8/20us) मा | 5KA |
| अधिकतम डिस्चार्ज करेन्ट (8/20us) आईम्याक्स | 40KA |
-
मानकहरू
KT40-480 / 2P कम भोल्टेज बिजुली रडले फ्रेम धारकको रूपमा उच्च ग्रेड 304 # स्टेनलेस स्टील (क्रोमियम प्लेटिंगको साथ) प्रयोग गर्दछ, र पीसी / एबीएस मिश्र धातु सामग्रीलाई कडा वाटरप्रूफ र ज्वाला प्रतिरोधी प्याकेजको साथ संलग्नक आवासको रूपमा प्रयोग गर्दछ। यो कठोर प्राकृतिक एक्सपोजर वातावरणमा दीर्घकालीन प्रयोगको लागि आदर्श हो।
❶ मोडेल र विशिष्टता
मोडेल नं. केटी 40-480 / 2 पी प्रकार लाइट ड्यूटी (आउटडोर प्रकार) उत्कृष्ट मौसम प्रतिरोध अनुसार आईईईई कक्षा C62.11, UL1449 चौथो संस्करण शक्ति प्रणाली A 120/480VAC (विभाजन चरण आवृत्ति ५०/६० हर्ट्ज अधिकतम निरन्तर अपरेटिंग भोल्टेज (एसी) MOCV 550 भ्याक नाममात्र डिस्चार्ज वर्तमान(8/20us)) मा 5kA अधिकतम डिस्चार्ज वर्तमान(8/20us) lmax 40kA भोल्टेज आवेग (1.2 / 50us) BlL इच्छा 10 केभी अधिकतम डिस्चार्ज भोल्टेज (KV crest)8/20 μs वर्तमान तरंग @3kA <1.6 केभी अधिकतम @5kA < 1.8ky अधिकतम @20kA < 2.2 केभी अधिकतम @40kA < २.६ केभी अधिकतम हालको IL चुहावट <0.1 एमए पावर फ्रिक्वेन्सी टेस्ट 50/60 हर्ट्ज सुख्खा : ≥10 केभी आरएमएस (1 मिनेट)
भिजेको: ≥6 केभी आरएमएस (10 सेकेन्ड)तापमान दायरा सञ्चालन गर्दै -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस तार जडान एल: कालो तार; N/G: सेतो तार
1 पीसी लग (5.5-12) वा (5.5-16) को साथ प्रत्येक तारतार विशिष्टिकरण UL1015 10AWG: 390mm (टर्मिनल प्वालमा लम्बाइ) फ्रेम समर्थन गर्नुहोस् 304 # स्टेनलेस स्टील (क्रोमियम प्लेटिंगको साथ) आयाम (HxWxD) 131.4x45.5x27.5 मिमी इन्क्लोजर हाउजिङ सामाग्री (पोलीकार्बोनेट) PC/ABS मिश्र धातु
- 40 °C ~ 100 °C (ज्वाला retardant रेटिंग: UL94 / V-0)इन्सुलेशन सामाग्री इपोक्सिरेसिन 25KV / मिमी
-40 डिग्री सेल्सियस ~ 160 डिग्री सेल्सियससुरक्षाको डिग्री[सम्पादन गर्ने] IP68 (वा NEMA6P)
❷ आयामी रेखाचित्र
-

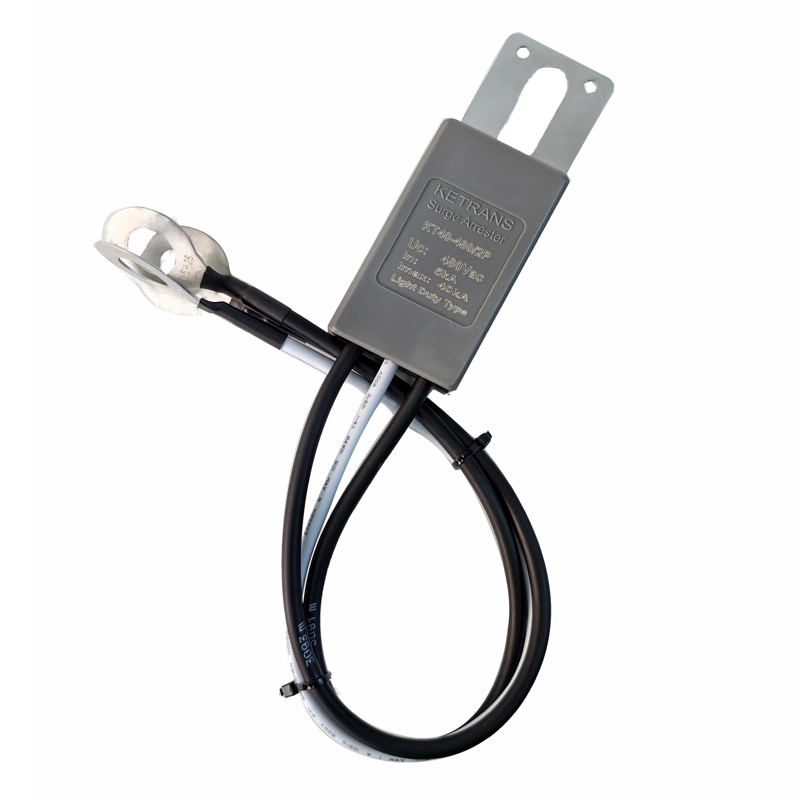

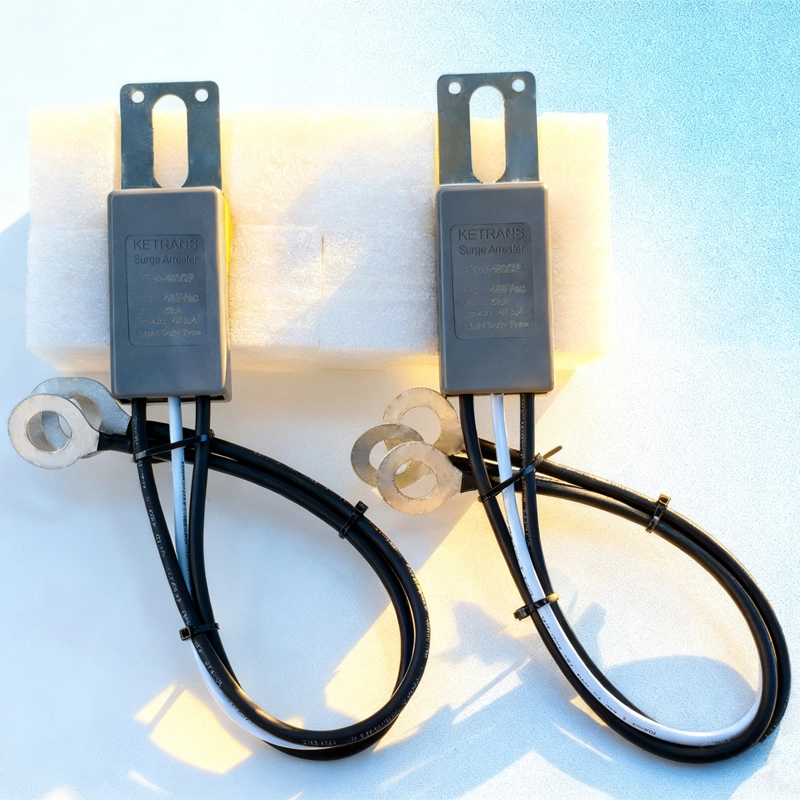

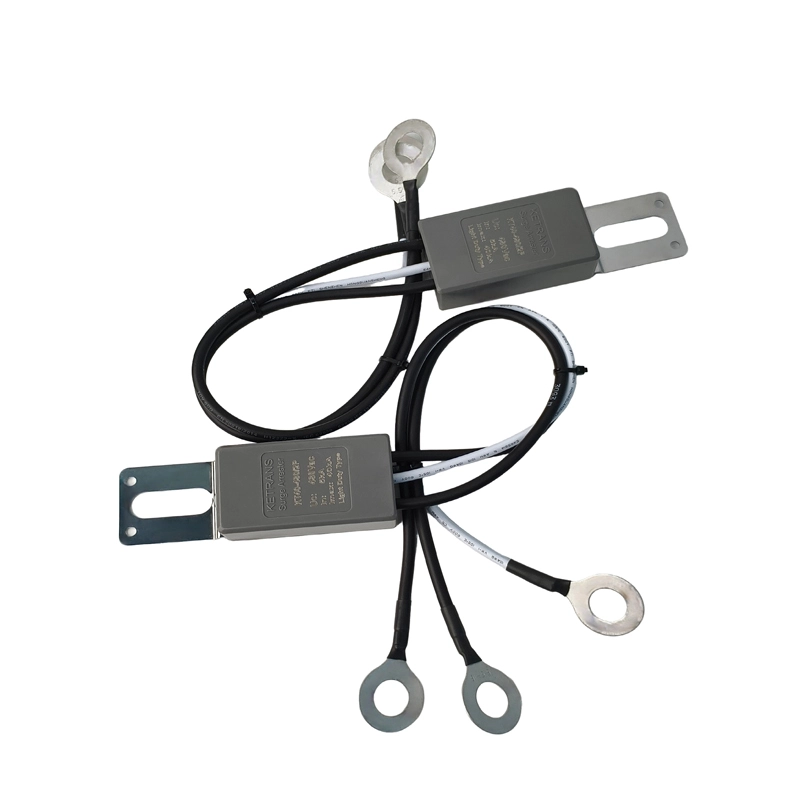

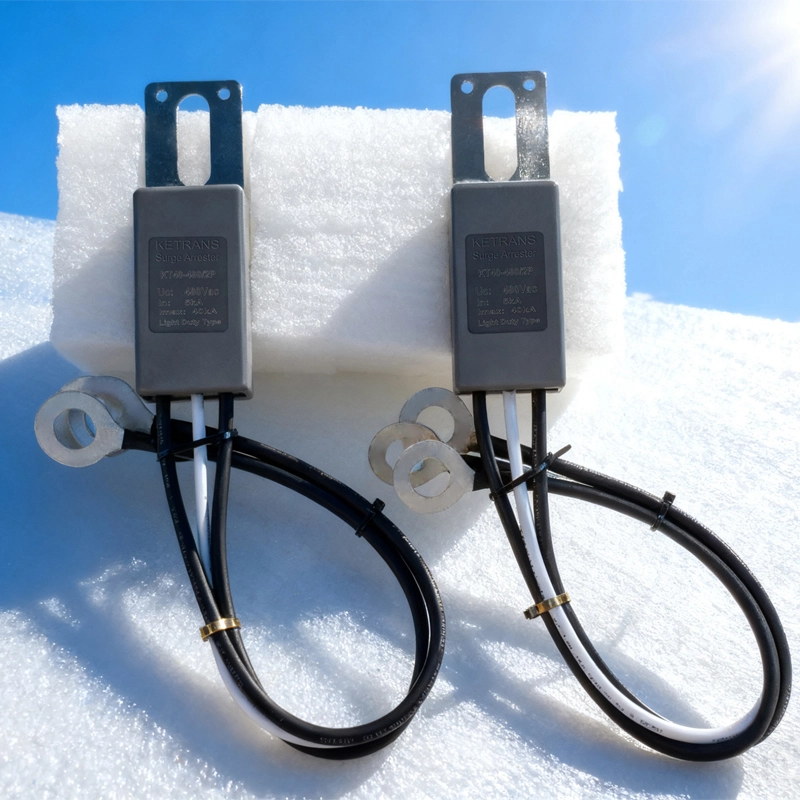

फोटोहरू
अनुप्रयोग
-
सोधिने प्रश्नहरू
Q1: एकल-चरण कम-भोल्टेज सर्ज अरेस्टरको नाममात्र डिस्चार्ज वर्तमान कसरी निर्धारण गर्ने?
A1:It is determined based on the possible overvoltage conditions and protection requirements of the system. Generally, for a 480V system, products with a nominal discharge current (In) of 5kA – 20kA can be selected. If the system is located in an area with frequent lightning activities, a larger value should be chosen.
Q2: एकल-चरण कम-भोल्टेज सर्ज अरेस्टरको प्रतिक्रिया समय के हो?
A2: आधुनिक जिंक अक्साइड सर्ज अरेस्टरहरूसँग सामान्यतया न्यानोसेकेन्ड दायरामा प्रतिक्रिया समय हुन्छ, जसले अत्यन्त छोटो समयमा ओभरभोल्टेजको प्रतिक्रिया दिन सक्छ र द्रुत रूपमा वर्तमान सञ्चालन गर्न सक्छ। सामान्यतया, यो केही नैनोसेकेन्ड र दर्जनौं नानोसेकेन्डको बीचमा हुन सक्छ।
Q3: यदि सर्ज अरेस्टर यसको सेवा जीवनमा पुगेको छैन तर धेरै बिजुली प्रहारको अनुभव गरेको छ भने, के यसलाई प्रतिस्थापन गर्न आवश्यक छ?
A3: यसलाई विशिष्ट सर्तहरू अनुसार न्याय गर्न आवश्यक छ। यदि सर्ज अरेस्टर सर्ज काउन्टरसँग सुसज्जित छ भने, तपाईं जाँच गर्न सक्नुहुनेछ कि गणना निर्माताले निर्दिष्ट गरेको मूल्याङ्कन सीमा भन्दा बढी छ कि छैन। यदि गणना सीमा नजिक छ वा नाघेको छ भने, वा यदि प्रदर्शन गिरावट (जस्तै अत्यधिक चुहावट वर्तमान) परीक्षण मार्फत फेला पर् यो भने, सर्ज अरेस्टरलाई प्रतिस्थापनको लागि विचार गर्नुपर्दछ यदि यो यसको सेवा जीवनमा पुगेको छैन भने पनि।
