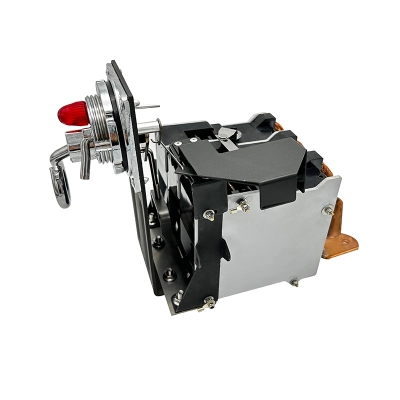

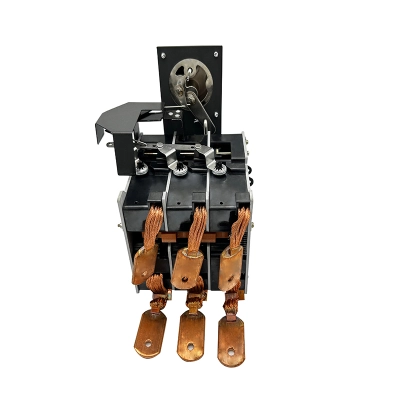

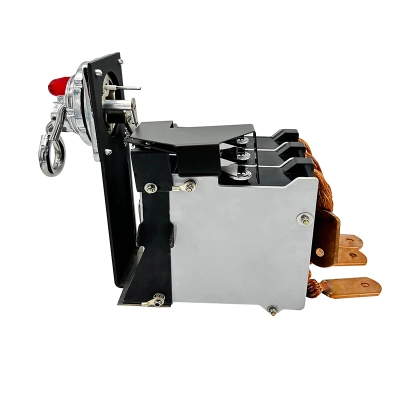

157A थाईस्टाइल 3F सर्किट ब्रेकर [57.4mm]
- मोडेल: 3P157T110
- ११० डिग्री सेल्सियस
- १२०°C
- १३० डिग्री सेल्सियस
57.4 मिमी माउन्टिंग प्वाल एकल चरण सर्किट ब्रेकरहरू, एकल चरण तेल डुबेको वितरण ट्रान्सफर्मरको लागि प्रयोग गरिन्छ। सीएसपी सर्किट ब्रेकर ट्रान्सफर्मरको माध्यमिक वाइन्डिंगमा स्थापित गरिएको छ, लोड सुरक्षा र छोटो सर्किट सुरक्षाको लागि प्रयोग गरिन्छ।
न्यून हानि, उच्च अवरोधक क्षमता
Resetting Mechanlsm&Emergency Control, Easy for Malntalnance
प्रमाणीकरण पूरा गर्नुहोस्
विशिष्टताहरू
| नमूना[सम्पादन गर्ने] | 3P157T110 |
| हालको मूल्याङ्कन गरियो | 157 ए |
| ट्रान्सफर्मरका लागि | 100 केभीए/112.5 केभीए |
| मूल्याङ्कन गरिएको भोल्टेज | 400V/420V |
| यात्रा अस्थायी। | 110 डिग्री सेल्सियस, 120 डिग्री सेल्सियस, 130 डिग्री सेल्सियस |
| चरण | 3F |
| माउन्ट प्वाल व्यास | 57.4 मिमी |
-
मानकहरू
❖ सन्दर्भको लागि मापदण्डहरू:
- एएनएसआई सी 57.109-2018 (एलईईई कक्षा c57.109-1993 को संशोधन) फल्ट-वर्तमान अवधि मार्फत तरल-डुबेको ट्रान्सफर्मरको लागि एलईईई गाइड
- एलईईई मानक C37.91 -2008, पावर ट्रान्सफर्मरहरूको सुरक्षाको लागि lEEE गाइड।
- आईईईई मानक C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- आईईईई सी 37.13-2015 / आईईईई सी 37.50-2018
- IEC60947-2:2016 AMD1:2019 भाग २: सर्किट-ब्रेकरहरू।
- PLN D30.002-2008 (इन्डोनेशिया)CSP ट्रान्सफर्मरहरूको लागि विशिष्टता
- एलईईई मानक C37.41 र C37.42 (HV फ्यूज)
❶ विशिष्टता र डेटा पाना
एलटी तीन चरण सर्किट ब्रेकरहरू हुन्, जुन तीन चरण ट्रान्सफर्मरहरूको लागि प्रयोग गरिन्छ। सर्किट ब्रेकर ट्रान्सफर्मर को माध्यमिक घुमावदार मा स्थापित छन्, लोड सुरक्षा र छोटो सर्किट सुरक्षा को लागि प्रयोग गरिन्छ।
नमूना[सम्पादन गर्ने] हालको मूल्याङ्कन (केभीए) भोल्टेज (V) सिङ्कल प्रकाश आपतकालीन स्विच (ओभरलोड) चुम्बकीय सुरक्षा प्रतिरोध (Ω) 25 डिग्री सेल्सियस 2 ध्रुवहरूमा ८५°C २ पोलमा हानि (W) 3P63TXXX 63 45 400 हो हो होइन 3150 15.2 50 420 3P105TXXX 105 75 400 हो हो होइन 1350 18 75 420 3P157TXXX 157 100 400 हो हो हो 1200 36 112.5 420 3P210TXXX 210 150 400 हो हो हो 1140 63 150 420 3P313TXXX 313 200 400 हो हो हो 750 90 225 420 3P420TXXX 420 300 400 हो हो हो 680 148 300 420 3P433TXXX 433 300 400 हो हो हो 680 157 300 420 नोट:
- 3P42TXX,"3P" means 3 poles,"42" means current,"TXXX" means trip temperature, for example "T120" means the trip temperature is 120℃ , Temperature can be setted from 90 to 130 degree, with +/-10% tolerance.
- र त्यहाँ प्रतिरोध र हानिको लागि 10% सहिष्णुता छ, emerency सहिष्णुता: /-10%।
❷ सबै सीएसपी तेल प्रकार सर्किट ब्रेकरको लागि विद्युत विशिष्टता
अधिकतम भोल्टेज पावर फ्रिक्वेन्सी परीक्षण
(एक मिनेट) 50/60 हर्ट्जचम्किलो आवेग परीक्षण इन्सुलेशन प्रतिरोध (5000V) सामान्य अवरोध क्षमता 600V ≥10 केभी[सम्पादन गर्ने] 30 केभी ≥5000MΩ 11KA~20KA ❸ क्षमतामा बाधा पुर् याउनु
नमूना[सम्पादन गर्ने] हालको अवरोध क्षमता (KA) 3P42TXXX 42 4 3P63TXXX 63 4 3P105TXXX 105 7 3P157TXXX 157 11 3P210TXXX 210 11 3P313TXXX 313 20 3P420TXXX 420 20 ❹ ट्रिप तापमान र द्वि-धातु तापमान तेलमा वृद्धि
(ट्रिप तापमान = द्वि-धातु यात्रा तापमान)
होइन. बाइमेटल आईडी हालको (I: A) द्वि-धातु एम्पियर प्रतिक्रिया तत्व (J: °C / A²) तेलमा द्वि-धातु तापमान वृद्धि (ΔT: °C) तेलको तापक्रम (गर्न: °C) द्वि-धातु तापमान (T: °C) 01 21 21 0.0125000 5.5 लाई ५.५ देखि 02 42 42 0.0040000 7.1 लाई ७.१ देखि 03 63 63 0.0019904 7.9 लाई ७.९ देखि 04 105 105 0.0008114 9.5 लाई 9.5 देखि 05 157 157 0.0002000 4.9 लाई 4.9 देखि 06 210 210 0.0001120 4.9 लाई 4.9 देखि 07 313 313 0.0000610 6.0 लाई 6.0 देखि 08 420 420 0.0000720 12.5 लाई 12.5 देखि 09 433 433 0.0000720 13.5 लाई 13.5 देखि टी: द्वि-धातु तापमान (°C)
ΔT: द्वि-धातु तापमान तेलमा वृद्धि (°C)
लाई: तेलको तापक्रम(°C)
I: (A) मा द्वि-धातु यात्रा मार्फत वर्तमान प्रवाह
J: द्वि-धातु एम्पीयर प्रतिक्रिया कारक (J: °C / A²)
ΔT=I²*J
T= ΔT देखि
नोट: जब द्वि-धातु तापमान ब्रेकरको यात्रा तापमान सेटिङमा पुग्छ, ब्रेकर यात्रा। -
उत्पादन आयाम
कुञ्जी आयाम सिंहावलोकन
निम्न रेखाचित्रहरूले आंशिक उत्पादन आयामहरू मात्र देखाउँछन्।
ईन्जिनियरिङ् रेखाचित्र वा पूर्ण निर्दिष्टीकरणहरूको पूर्ण सेटको लागि, कृपया हामीलाई सम्पर्क गर्नुहोस् [📪nancywang@ketranele.com].
प्रयोग गर्नु अघि न्यानो सुझावहरू
हाम्रो CSp प्रकार सर्किट ब्रेकरहरू प्रयोग गर्नुभएकोमा धन्यवाद, जब तपाईं सर्किट ब्रेकरहरू प्राप्त गर्नुहुन्छ, कृपया निम्न सुझावहरूको साथ सूचित हुनुहोस्:
❶ यदि तपाईंलाई सुकाउने प्रक्रियाको लागि सर्किट ब्रेकरहरू सुक्खा ओवनमा राख्न आवश्यक छ भने, कृपया निश्चित गर्नुहोस् कि दीपक कभर हटाउनुहोस्; सुख्खा ओवनमा राख्नु अघि ल्याम्पबल्ब र बत्ती सील गर्ने औंठी।
❷ लामो समय सुकाउने प्रक्रिया पछि, यसले केही सर्किट ब्रेकरहरू खोल्न र बन्द गर्न गाह्रो बनाउन सक्छ, तपाईं केवल सर्किट ब्रेकरहरूमा केही ट्रान्सफर्मर तेल राख्न सक्नुहुन्छ, यो फेरि सजिलैसँग काम गर्दछ।
-
Video & Photos
भिडियो स्थापना गर्नुहोस्
अनुप्रयोग
-
सोधिने प्रश्नहरू
Q1: तीन-चरण CSP तेल-डुबेको सर्किट ब्रेकर के हो?
A1: तीन-चरण CSP तेल-डूबेको सर्किट ब्रेकर एक उच्च-भोल्टेज वितरण उपकरण हो जुन पूर्ण रूपमा सेल्फ प्रोटेक्टेड (CSP) कार्यक्षमताको साथ छ। व्यापक रूपमा पोल-माउन्ट गरिएको तीन-चरण ट्रांसफार्मरहरू, पेडस्टल-माउन्ट गरिएको वा प्याड-माउन्ट बक्स-प्रकार तीन-चरण ट्रांसफार्मरहरूमा प्रयोग गरिन्छ।
Q2: तीन-चरण CSP तेल-डुबेको सर्किट ब्रेकर र एकल-चरण सर्किट ब्रेकर बीच के भिन्नता छ?
A2: मुख्य भिन्नता चरणहरूको संख्या र अनुप्रयोग परिदृश्यहरूमा निहित छ। तीन-चरण सर्किट ब्रेकरले सबै तीन चरणहरू एकैसाथ नियन्त्रण गर्न सक्दछ, औद्योगिक पावर प्रणाली र उच्च-शक्ति उपकरणहरूको लागि उपयुक्त, जबकि एकल-चरण ब्रेकर मुख्य रूपमा साना-मात्रा वितरण वा ग्रामीण ग्रिड शाखाहरूको लागि प्रयोग गरिन्छ। तीन-चरण CSP ब्रेकरहरूले राम्रो सिंक्रोनाइजेसन र वर्तमान सन्तुलन प्रदान गर्दछ।
Q3: सीएसपी सर्किट ब्रेकरहरू कुन अनुप्रयोग परिदृश्यहरूको लागि उपयुक्त छन्?
A3:सीएसपी सर्किट ब्रेकरहरू व्यापक रूपमा वितरण ट्रान्सफर्मर सुरक्षा, ग्रामीण ग्रिड अपग्रेड, औद्योगिक र खनन बिजुली आपूर्ति प्रणाली, र हावा वा सौर ऊर्जा ग्रिड एकीकरणको लागि प्रयोग गरिन्छ। तिनीहरूको उच्च विश्वसनीयता र स्वचालित सुरक्षा सुविधाहरूले तिनीहरूलाई मानव रहित वा जटिल वातावरणको लागि आदर्श बनाउँदछ।
Q4: उत्पादन ग्राहक आवश्यकता अनुसार अनुकूलित गर्न सकिन्छ?
A4: हो । अनुकूलन मूल्याङ्कन गरिएको भोल्टेज, वर्तमान, स्थापना प्रकार, र नियन्त्रण योजनाको लागि ग्राहकको आवश्यकताहरूको आधारमा उपलब्ध छ, OEM सेवाहरू सहित।
