21 एकल चरण 1 एफ सर्किट ब्रेकर [57.4 मिमी]

मोडेल: 2P21T110: ११० डिग्री सेल्सियस; १२०°C; १३० डिग्री सेल्सियस

57.4 मिमी माउन्टिंग होल एकल चरण सर्किट ब्रेकरहरू, एकल चरण तेल डुबेको वितरण ट्रान्सफर्मरको लागि प्रयोग गरिन्छ। सीएसपी सर्किट ब्रेकर ट्रान्सफर्मरको माध्यमिक वाइन्डिंगमा स्थापित गरिएको छ, लोड सुरक्षा र छोटो सर्किट सुरक्षाको लागि प्रयोग गरिन्छ।

थप पढ्नुहोस्

CSP एकल चरण 21A सर्किट ब्रेकर अगाडि दृश्य

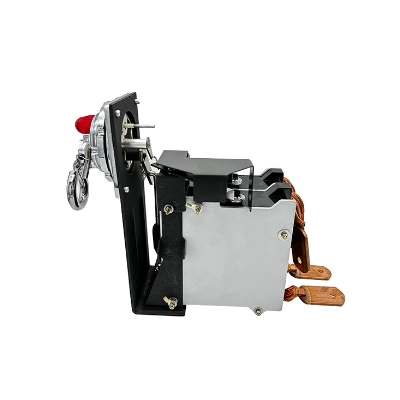

सीएसपी एकल चरण 21 ए सर्किट ब्रेकर साइड दृश्य

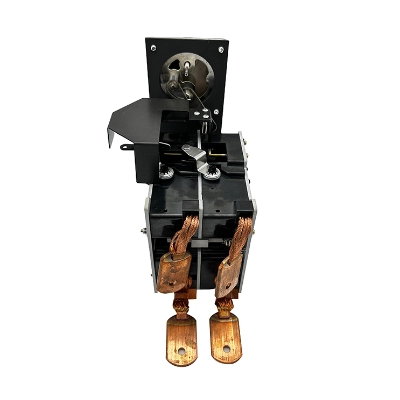

सीएसपी एकल चरण 21 ए सर्किट ब्रेकर ब्याक एंगल शट

उद्धरण अनुरोध गर्नुहोस्

न्यून हानि, उच्च अवरोधक क्षमता

Resetting Mechanlsm&Emergency Control, Easy for Malntalnance

प्रमाणीकरण पूरा गर्नुहोस्

विशिष्टताहरू

नमूना[सम्पादन गर्ने]	2P21T110
हालको मूल्याङ्कन गरियो	21A
ट्रान्सफर्मरका लागि	5 केभीए, 10 केभीए
मूल्याङ्कन गरिएको भोल्टेज	240V, 480V
यात्रा अस्थायी।	110 डिग्री सेल्सियस, 120 डिग्री सेल्सियस, 130 डिग्री सेल्सियस
चरण	1F
माउन्ट प्वाल व्यास	57.4 मिमी

मानकहरू उत्पादन आयाम Video & Photos सोधिने प्रश्नहरू

मानकहरू

❖ सन्दर्भको लागि मापदण्डहरू:

ANSI C 57.109-2018 (lEEE Std c57.109-1993 को संशोधन) liguid-immersed ट्रान्सफर्मरको लागि lEEE गाइड।
त्रुटि-हालको अवधि मार्फत।
एलईईई मानक C37.91 -2008, पावर ट्रान्सफर्मरहरूको सुरक्षाको लागि lEEE गाइड।
एलईईई मानक C57.91-2011 / IEEE C57.12.00-2015 / EEE C57.12.90-2015।
आईईईई सी 37.13-2015 / ईईई सी 37.50-2018।
IEC60947-2:2016 AMD1:2019 भाग २: सर्किट-ब्रेकरहरू।
PLN D30.002-2008 (इन्डोनेशिया) CSP ट्रान्सफर्मरहरूको लागि विशिष्टता।

❶ विशिष्टता र डेटा पाना

यो एकल चरण सर्किट ब्रेकरहरू हो, एकल चरण ट्रांसफार्मरहरूको लागि प्रयोग गरिन्छ। सर्किट ब्रेकर ट्रान्सफर्मरको माध्यमिक वाइंडिंगमा स्थापित गरिएको छ, लोड सुरक्षा र छोटो सर्किट सुरक्षाको लागि प्रयोग गरिन्छ।

नमूना[सम्पादन गर्ने]	हालको	मूल्याङ्कन (केभीए)	भोल्टेज (V)	सिङ्कल प्रकाश	आपतकालीन स्विच (ओभरलोड)	चुम्बकीय सुरक्षा	प्रतिरोध (Ω) 25 डिग्री सेल्सियस 2 ध्रुवहरूमा	८५°C २ पोलमा हानि (W)
2P21TXXX	21	5	240	हो	हो	होइन	3800	2.1
2P21TXXX	21	10	480	हो	हो	होइन	3800	2.1
2P42TXXX	42	10	240	हो	हो	होइन	3200	2.1
2P63TXXX	63	15	240	हो	हो	होइन	2100	10
2P105TXXX	105	25	240	हो	हो	होइन	900	12
2P105TXXX	105	50	480	हो	हो	होइन	900	12
2P157TXXX	157	37.5	240	हो	हो	हो	800	24
2P157TXXX	157	75	280	हो	हो	हो	800	24
2P210TXXX	210	50	240	हो	हो	हो	750	41
2P210TXXX	210	100	280	हो	हो	हो	750	41
2P313TXXX	313	75	240	हो	हो	हो	500	60
2P313TXXX	313	150	480	हो	हो	हो	500	60
2P420TXXX	420	100	240	हो	हो	हो	450	98
2P420TXXX	420	200	480	हो	हो	हो	450	98

नोट:

2P42TXX → "2P" को अर्थ 2 ध्रुव, "42" को अर्थ वर्तमान हो, "TXXX" को अर्थ यात्रा तापमान हो।
उदाहरण: "T120" को अर्थ यात्रा तापमान 120 डिग्री सेल्सियस हो।
तापमान 90 देखि 130 डिग्री सम्म सेट गर्न सकिन्छ, ± 10% सहिष्णुता संग।
त्यहाँ प्रतिरोध र हानिको लागि ± 10% सहिष्णुता छ, आपतकालीन सहिष्णुता: ±10%।

❷ सबै सीएसपी तेल प्रकार सर्किट ब्रेकरको लागि विद्युत विशिष्टता

अधिकतम भोल्टेज	पावर फ्रिक्वेन्सी परीक्षण (एक मिनेट) 50/60 हर्ट्ज	चम्किलो आवेग परीक्षण	इन्सुलेशन प्रतिरोध (5000V)	सामान्य अवरोध क्षमता
600V	≥10 केभी[सम्पादन गर्ने]	30 केभी	≥5000MΩ	11KA~20KA

❸ क्षमतामा बाधा पुर् याउनु

नमूना[सम्पादन गर्ने]	हालको	अवरोध क्षमता (KA)
2P42TXXX	42	11
2P42TXXX	42	11
2P63TXXX	63	11
2P105TXXX	105	11
2P157TXXX	157	11
2P157TXXX	157	11
2P210TXXX	210	11
2P210TXXX	210	11
2P313TXXX	313	20
2P420TXXX	420	20

❹ ट्रिप तापमान र द्वि-धातु तापमान तेलमा वृद्धि

(ट्रिप तापमान = द्वि-धातु यात्रा तापमान)

होइन.	बाइमेटल आईडी	हालको (I: A)	द्वि-धातु एम्पियर प्रतिक्रिया तत्व (J: °C / A²)	तेलमा द्वि-धातु तापमान वृद्धि (ΔT: °C)	तेलको तापक्रम (गर्न: °C)	द्वि-धातु तापमान (T: °C)
01	21	21	0.0125000	5.5	लाई	५.५ देखि
02	42	42	0.0040000	7.1	लाई	७.१ देखि
03	63	63	0.0019904	7.9	लाई	७.९ देखि
04	105	105	0.0008114	9.5	लाई	9.5 देखि
05	157	157	0.0002000	4.9	लाई	4.9 देखि
06	210	210	0.0001120	4.9	लाई	4.9 देखि
07	313	313	0.0000610	6.0	लाई	6.0 देखि
08	420	420	0.0000720	12.5	लाई	12.5 देखि
09	433	433	0.0000720	13.5	लाई	13.5 देखि

टी: द्वि-धातु तापमान (°C)
ΔT: द्वि-धातु तापमान तेलमा वृद्धि (°C)
लाई: तेलको तापक्रम(°C)
I: (A) मा द्वि-धातु यात्रा मार्फत वर्तमान प्रवाह
J: द्वि-धातु एम्पीयर प्रतिक्रिया कारक (J: °C / A²)
ΔT=I2*J
T= ΔT देखि
नोट: जब द्वि-धातु तापमान ब्रेकरको यात्रा तापमान सेटिङमा पुग्छ, ब्रेकर यात्रा।

उत्पादन आयाम

कुञ्जी आयाम सिंहावलोकन

निम्न रेखाचित्रहरूले आंशिक उत्पादन आयामहरू मात्र देखाउँछन्।
ईन्जिनियरिङ् रेखाचित्र वा पूर्ण निर्दिष्टीकरणहरूको पूर्ण सेटको लागि, कृपया हामीलाई सम्पर्क गर्नुहोस् [📪nancywang@ketranele.com].

प्रयोग गर्नु अघि न्यानो सुझावहरू

हाम्रो CSp प्रकार सर्किट ब्रेकरहरू प्रयोग गर्नुभएकोमा धन्यवाद, जब तपाईं सर्किट ब्रेकरहरू प्राप्त गर्नुहुन्छ, कृपया निम्न सुझावहरूको साथ सूचित हुनुहोस्:

❶ यदि तपाईंलाई सुकाउने प्रक्रियाको लागि सर्किट ब्रेकरहरू सुक्खा ओवनमा राख्न आवश्यक छ भने, कृपया निश्चित गर्नुहोस् कि दीपक कभर हटाउनुहोस्; सुख्खा ओवनमा राख्नु अघि ल्याम्पबल्ब र बत्ती सील गर्ने औंठी।

❷ लामो समय सुकाउने प्रक्रिया पछि, यसले केही सर्किट ब्रेकरहरू खोल्न र बन्द गर्न गाह्रो बनाउन सक्छ, तपाईं केवल सर्किट ब्रेकरहरूमा केही ट्रान्सफर्मर तेल राख्न सक्नुहुन्छ, यो फेरि सजिलैसँग काम गर्दछ।
Video & Photos

भिडियो स्थापना गर्नुहोस्

अनुप्रयोग
सोधिने प्रश्नहरू

Q1: CSP सर्किट ब्रेकरले कसरी काम गर्दछ?

A1: हालको सुरक्षा प्रकार्यमा: जब वर्तमान मूल्याङ्कन गरिएको क्षमता भन्दा बढी हुन्छ, थर्मल-चुम्बकीय यात्रा तंत्रले ओभरलोड वा छोटो सर्किट पत्ता लगाउँछ। यसले स्वचालित रूपमा सर्किट विच्छेद गर्दछ, कंडक्टर ओभरहीटिंग वा उपकरण विफलता रोक्न।

Q2: ट्रान्सफर्मरको ट्याङ्क भित्तामा CSP सर्किट ब्रेकर कसरी स्थापना गर्ने?

A2: तेलमा डुबेको सर्किट ब्रेकरहरूले बाहिरी वातावरणमा राम्रो शीतलन, इन्सुलेशन, र प्रतिरोध प्रदान गर्दछ, जसले तिनीहरूलाई टाढाको वा कठोर स्थानहरूको लागि आदर्श बनाउँदछ। भ्याकुम प्रकारहरू इनडोर वा उच्च-फ्रिक्वेन्सी स्विचिंग अनुप्रयोगहरूको लागि रुचाइन्छ।

Q3: के तपाईं OEM / ODM सेवाहरू प्रदान गर्नुहुन्छ?

A3: नियमित तेल नमूना र मेकानिकल निरीक्षण प्रत्येक 3-5 वर्षमा सिफारिस गरिन्छ; सामान्य अपरेसन अन्तर्गत, मर्मत आवश्यकताहरू न्यूनतम छन्।

Q4: अर्डरहरूको लागि सामान्य नेतृत्व समय के हो?

A4: मानक मोडेलहरू स्टकमा उपलब्ध छन्; अनुकूलित अर्डरहरू सामान्यतया 3-4 हप्ता चाहिन्छ।
