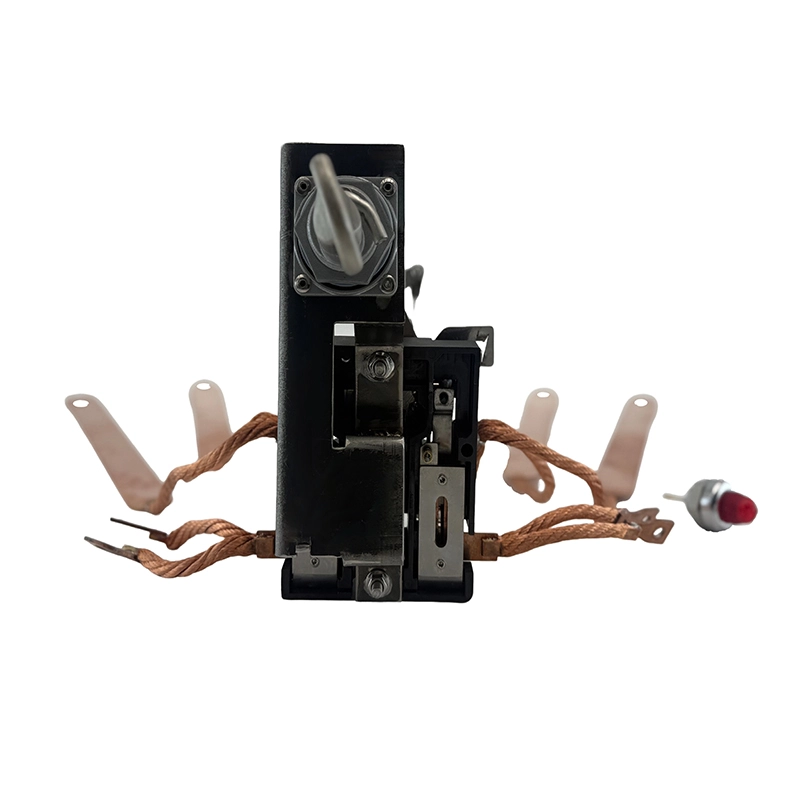

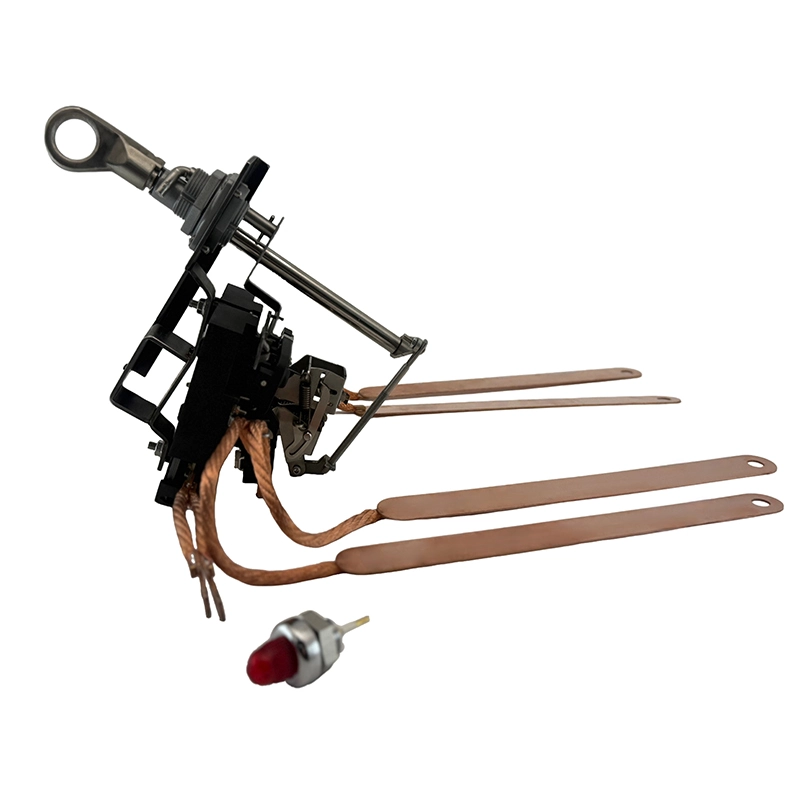

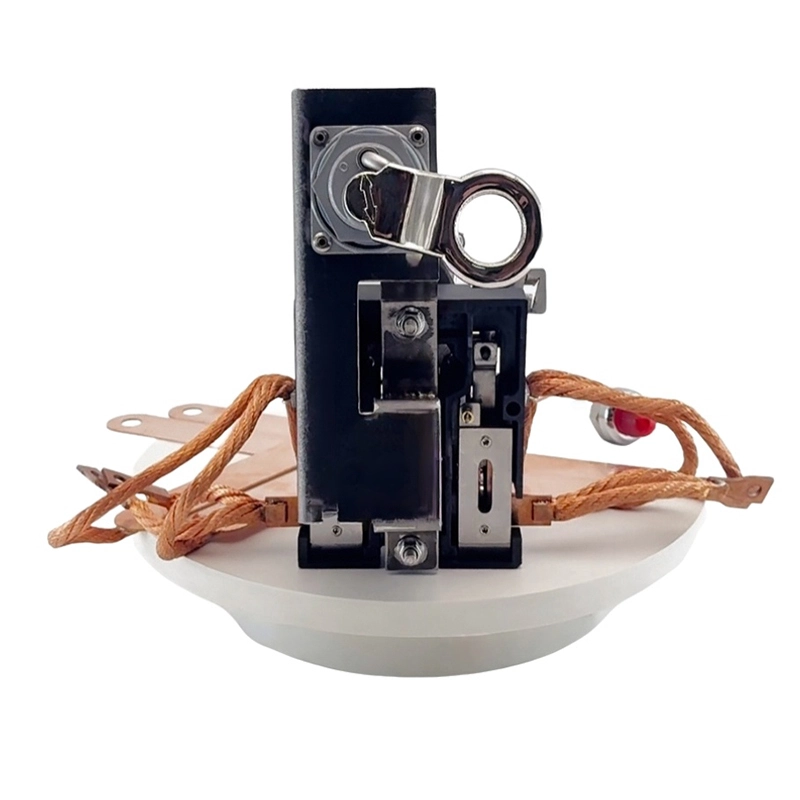

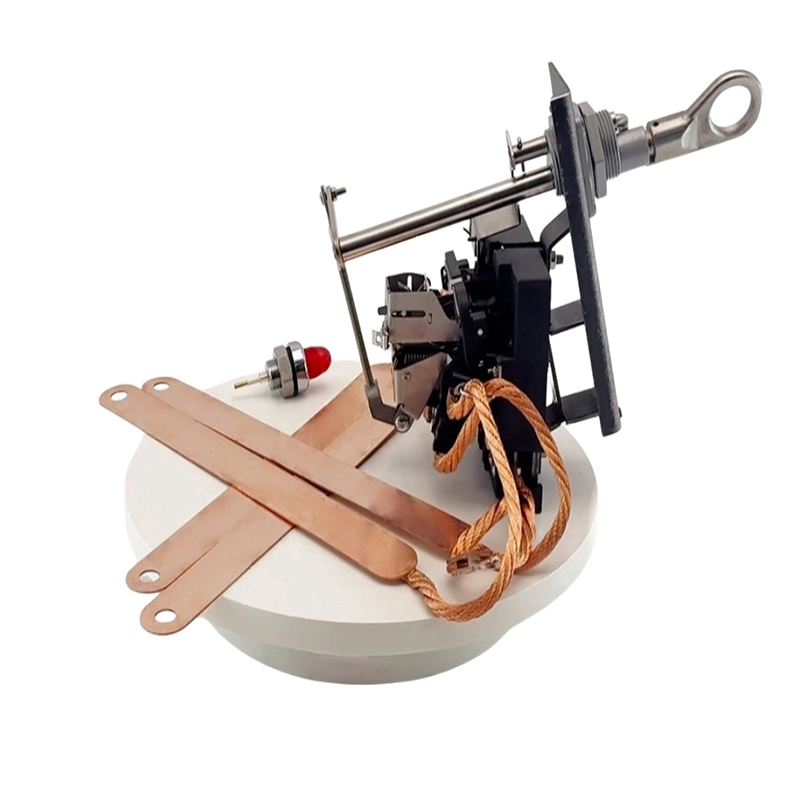

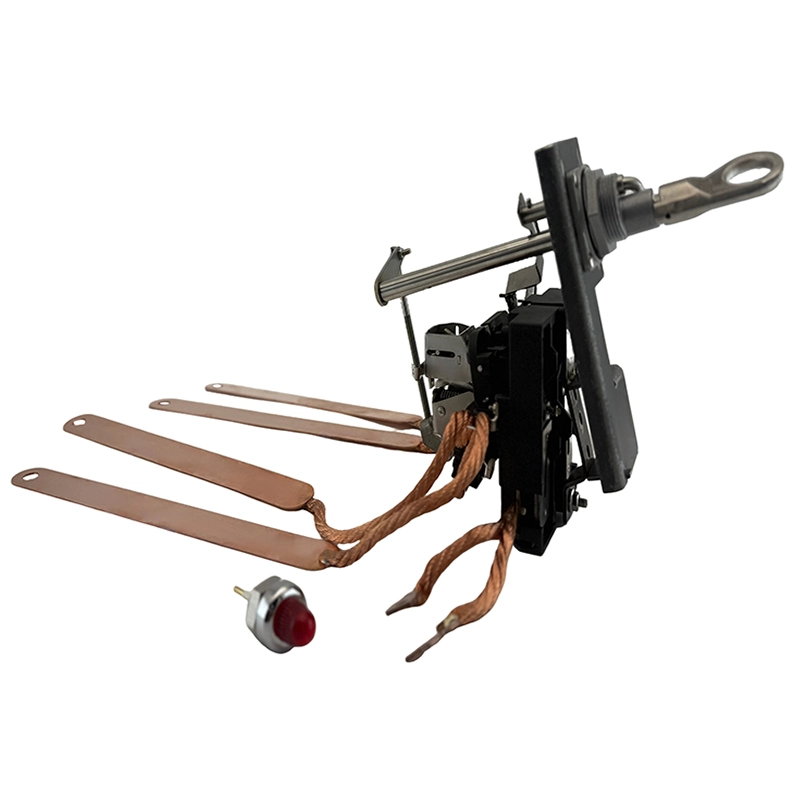

21 माउन्ट होल सानो ब्रेकर [35 मिमी]
- नमूना: P2P21T110
- ११० डिग्री सेल्सियस
- १२०°C
- १३० डिग्री सेल्सियस
- त्यहाँ सीधा ह्यान्डलहरू र घुमाउरो ह्यान्डलहरू छन्।
57.4 मिमी माउन्टिंग होल सबमर्सिबल एकल चरण सर्किट ब्रेकर 120 / 240 भोल्टमा 5-100 केभीए एकल चरण तेल प्रकार ट्रांसफार्मरको लागि प्रयोग गरिन्छ
न्यून हानि, उच्च अवरोधक क्षमता
Resetting Mechanlsm&Emergency Control, Easy for Malntalnance
प्रमाणीकरण पूरा गर्नुहोस्
विशिष्टताहरू
| नमूना[सम्पादन गर्ने] | P2P21T110 |
| हालको मूल्याङ्कन गरियो | 21A |
| ट्रान्सफर्मरका लागि | 5KVA/10KVA |
| मूल्याङ्कन गरिएको भोल्टेज | 240V/480V |
| यात्रा अस्थायी। | 110 डिग्री सेल्सियस, 120 डिग्री सेल्सियस, 130 डिग्री सेल्सियस |
| चरण | 1F |
-
मानकहरू
❖ सन्दर्भको लागि मापदण्डहरू:
- एएनएसआई सी 57.109-2018 (एलईईई कक्षा c57.109-1993 को संशोधन) फल्ट-वर्तमान अवधि मार्फत तरल-डुबेको ट्रान्सफर्मरको लागि एलईईई गाइड
- एलईईई मानक C37.91 -2008, पावर ट्रान्सफर्मरहरूको सुरक्षाको लागि lEEE गाइड।
- आईईईई मानक C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- आईईईई सी 37.13-2015 / आईईईई सी 37.50-2018
- IEC60947-2:2016 AMD1:2019 भाग २: सर्किट-ब्रेकरहरू।
- PLN D30.002-2008 (इन्डोनेशिया)CSP ट्रान्सफर्मरहरूको लागि विशिष्टता
- एलईईई मानक C37.41 र C37.42 (HV फ्यूज)
🔴सीधा ह्यान्डल र घुमाउरो ह्यान्डल: हाम्रो उत्पादनहरु दुई शैली मा आउन। थप जानकारीको लागि कृपया हामीलाई सम्पर्क गर्नुहोस्।[📪nancywang@ketranele.com].
❶ विशिष्टता र डेटा पाना
एलटी तीन चरण सर्किट ब्रेकरहरू हुन्, जुन तीन चरण ट्रान्सफर्मरहरूको लागि प्रयोग गरिन्छ। सर्किट ब्रेकर ट्रान्सफर्मर को माध्यमिक घुमावदार मा स्थापित छन्, लोड सुरक्षा र छोटो सर्किट सुरक्षा को लागि प्रयोग गरिन्छ।
नमूना[सम्पादन गर्ने] हालको मूल्याङ्कन (केभीए) भोल्टेज (V) सिङ्कल प्रकाश आपतकालीन स्विच (ओभरलोड) चुम्बकीय सुरक्षा प्रतिरोध (Ω) 25 डिग्री सेल्सियस 2 ध्रुवहरूमा ८५°C २ पोलमा हानि (W) P2P21TXXX 21 5 240 हो हो होइन 3800 2.1 10 480 P2P42TXXX 42 10 240 हो हो होइन 3200 7 P2P63TXXX 63 15 240 हो हो होइन 2100 10 P2P105TXXX 105 25 240 हो हो होइन 900 12 50 480 P2P157TXXX 157 37.5 240 हो हो हो 800 24 75 480 P2P210TXXX 210 50 240 हो हो हो 750 41 100 480 नोट:
- 3P42TXX,"3P" means 3 poles,"42" means current,"TXXX" means trip temperature, for example "T120" means thetrip temperature is 120'℃c , Temperature can be setted from 90 to 130 degree, with +/-10% tolerance.
- र त्यहाँ प्रतिरोध र हानिको लागि 10% सहिष्णुता छ, इमेरेन्सी सहिष्णुता: /-10%।
❷ सबै सीएसपी तेल प्रकार सर्किट ब्रेकरको लागि विद्युत विशिष्टता
अधिकतम भोल्टेज पावर फ्रिक्वेन्सी परीक्षण
(एक मिनेट) 50/60 हर्ट्जचम्किलो आवेग परीक्षण इन्सुलेशन प्रतिरोध (5000V) सामान्य अवरोध क्षमता 600V ≥10 केभी[सम्पादन गर्ने] 30 केभी ≥5000MΩ 11KA~20KA ❸ क्षमतामा बाधा पुर् याउनु
नमूना[सम्पादन गर्ने] हालको अवरोध क्षमता (KA) P2P42TXXX 42 4 P2P63TXXX 63 4 P2P105TXXX 105 7 P2P157TXXX 157 11 P2P210TXXX 210 11 ❹ ट्रिप तापमान र द्वि-धातु तापमान तेलमा वृद्धि
(ट्रिप तापमान = द्वि-धातु यात्रा तापमान)
होइन. बाइमेटल आईडी हालको (I: A) द्वि-धातु एम्पियर प्रतिक्रिया तत्व (J: °C / A²) तेलमा द्वि-धातु तापमान वृद्धि (ΔT: °C) तेलको तापक्रम (गर्न: °C) द्वि-धातु तापमान (T: °C) 01 21 21 0.0125000 5.5 लाई ५.५ देखि 02 42 42 0.0040000 7.1 लाई ७.१ देखि 03 63 63 0.0019904 7.9 लाई ७.९ देखि 04 105 105 0.0008114 9.5 लाई 9.5 देखि 05 157 157 0.0002000 4.9 लाई 4.9 देखि 06 210 210 0.0001120 4.9 लाई 4.9 देखि टी: द्वि-धातु तापमान (°C)
ΔT: द्वि-धातु तापमान तेलमा वृद्धि (°C)
लाई: तेलको तापक्रम(°C)
I: (A) मा द्वि-धातु यात्रा मार्फत वर्तमान प्रवाह
J: द्वि-धातु एम्पीयर प्रतिक्रिया कारक (J: °C / A²)
ΔT=I²*J
T= ΔT देखि
नोट: जब द्वि-धातु तापमान ब्रेकरको यात्रा तापमान सेटिङमा पुग्छ, ब्रेकर यात्रा। -
उत्पादन आयाम
कुञ्जी आयाम सिंहावलोकन
निम्न रेखाचित्रहरूले आंशिक उत्पादन आयामहरू मात्र देखाउँछन्।
ईन्जिनियरिङ् रेखाचित्र वा पूर्ण निर्दिष्टीकरणहरूको पूर्ण सेटको लागि, कृपया हामीलाई सम्पर्क गर्नुहोस् [📪nancywang@ketranele.com].
-
Video & Photos
भिडियो स्थापना गर्नुहोस्
घुमाउरो ह्यान्डलको भिडियो स्थापना गर्नुहोस्सिधा ह्यान्डल स्थापना भिडियोअनुप्रयोग
-
सोधिने प्रश्नहरू
Q1: CSP सर्किट ब्रेकरले कसरी काम गर्दछ?
A1:हालको सुरक्षा प्रकार्यमा: जब वर्तमान मूल्याङ्कन गरिएको क्षमता भन्दा बढी हुन्छ, थर्मल-चुम्बकीय यात्रा तंत्रले ओभरलोड वा छोटो सर्किट पत्ता लगाउँछ। यसले स्वचालित रूपमा सर्किट विच्छेद गर्दछ, कंडक्टर ओभरहीटिंग वा उपकरण विफलता रोक्न।
Q2: भ्याकुम प्रकारहरूको तुलनामा तेल-डुबेको सर्किट ब्रेकरहरूको फाइदाहरू के हुन्?
A2: तेलमा डुबेको सर्किट ब्रेकरहरूले बाहिरी वातावरणमा राम्रो शीतलन, इन्सुलेशन, र प्रतिरोध प्रदान गर्दछ, जसले तिनीहरूलाई टाढाको वा कठोर स्थानहरूको लागि आदर्श बनाउँदछ। भ्याकुम प्रकारहरू इनडोर वा उच्च-फ्रिक्वेन्सी स्विचिंग अनुप्रयोगहरूको लागि रुचाइन्छ।
Q3: तेलमा डुबेको CSP ब्रेकरको लागि मर्मत चक्र के हो?
A3:नियमित तेल नमूना र मेकानिकल निरीक्षण प्रत्येक 3-5 वर्षमा सिफारिस गरिन्छ; सामान्य अपरेसन अन्तर्गत, मर्मत आवश्यकताहरू न्यूनतम छन्।
Q4: अर्डरहरूको लागि सामान्य नेतृत्व समय के हो?
A4: मानक मोडेलहरू स्टकमा उपलब्ध छन्; अनुकूलित अर्डरहरू सामान्यतया 3-4 हप्ता चाहिन्छ।
